Bagaimana Piawaian Kabel Pengecas EV Berbeza Merentas Pasaran Global

Kabel pengecas kenderaan elektrik tidak boleh ditukar ganti secara universal — ia mengikut piawaian serantau yang berbeza yang dibentuk oleh badan kawal selia, infrastruktur grid dan pakatan pembuat kereta. Di Amerika Utara, Sistem Pengecasan Gabungan (CCS1) dan penyambung NACS yang berasal dari Tesla mendominasi, manakala Eropah menyeragamkan sekitar CCS2 (IEC 62196-2 Type 2) untuk pengecasan pantas AC dan DC. Jepun terus bergantung pada CHAdeMO untuk DC, walaupun bahagian pasarannya mengecil di peringkat global. China mewajibkan standard GB/Tnya sendiri untuk pengecasan AC dan DC, yang digunakan untuk semua kenderaan yang dijual di dalam negara, termasuk model yang diimport. Memahami standard penyambung yang digunakan untuk pasaran sasaran anda adalah penting sebelum memilih kabel pengecasan kenderaan elektrik untuk digunakan di stesen pengecasan, operasi armada atau rantaian bekalan OEM.

Bahan Konduktor dan Keratan Rentas: Apa yang Sebenarnya Mempengaruhi Prestasi Pengecasan

Prestasi elektrik suatu Kabel pengecas EV banyak bergantung pada bahan konduktor dan luas keratan rentas. Kuprum kekal sebagai bahan konduktor pilihan kerana kekonduksian unggulnya (kira-kira 58 MS/m), tetapi konduktor aluminium semakin dipertimbangkan untuk peralatan pengecasan pegun berkuasa tinggi di mana berat dan kos adalah keutamaan. Untuk kabel pengecasan Mod AC 2 dan Mod 3, keratan rentas konduktor lazimnya berjulat dari 1.5 mm² hingga 6 mm², manakala kabel pengecasan pantas DC — terutamanya yang mengendalikan 150 kW hingga 350 kW — memerlukan keratan rentas yang lebih besar, selalunya 35 mm² hingga 95 mm², digabungkan dengan sistem penyejukan cecair atau udara operasi yang selamat. Di Zhejiang Huapu Cable Co., Ltd., keupayaan pembuatan konduktor kami merangkumi pelbagai keratan rentas dengan toleransi yang ketat, memastikan rintangan minimum dan penjanaan haba di bawah beban arus tinggi yang mampan.

Bahan Penebat dan Sarung: Memadankan Kabel dengan Persekitaran

Ketahanan kabel pengecasan kenderaan elektrik dalam keadaan dunia sebenar sebahagian besarnya ditentukan oleh pilihan bahan penebat dan sarung luar. Persekitaran penggunaan yang berbeza menuntut sifat bahan yang berbeza:

• Polietilena bersilang (XLPE): Menawarkan rintangan haba yang sangat baik (sehingga 90°C berterusan, 250°C litar pintas), penebat elektrik yang unggul, dan rintangan kepada retak tekanan persekitaran — sesuai untuk infrastruktur pengecasan tetap dalaman dan luaran.
• Elastomer termoplastik (TPE) / Getah termoplastik (TPR): Biasa digunakan untuk kabel EVSE Mod mudah alih 2 kerana fleksibiliti yang tinggi, rintangan UV yang baik dan keupayaan untuk kekal lentur pada suhu rendah (sehingga -40°C), yang penting untuk digunakan dalam iklim sejuk.
• PVC (polivinil klorida): Kos efektif dan digunakan secara meluas untuk aplikasi dalaman; bagaimanapun, PVC standard tidak sesuai untuk pendedahan luar yang melampau tanpa bahan tambahan penstabil UV.
• Sebatian bebas halogen asap rendah (LSZH): Penting untuk struktur tempat letak kereta bawah tanah, terowong dan kawasan pengecasan awam yang tertutup di mana asap toksik daripada kebakaran kabel akan menjadi bahaya yang serius. Kami menghasilkan kabel pengecasan EV bersarung LSZH yang direka khusus untuk pematuhan keselamatan ruang terkurung.

Memahami Penarafan IP untuk Pemasangan Kabel dan Penyambung Pengecasan

Penarafan perlindungan ingress (IP) yang ditakrifkan oleh IEC 60529 secara langsung menentukan tempat pemasangan kabel pengecasan EV boleh digunakan dengan selamat. Stesen pengecas awam luaran memerlukan penyambung dan titik masuk kabel yang dinilai sekurang-kurangnya IP44 (dilindungi daripada objek pepejal melebihi 1mm dan percikan air dari mana-mana arah), dengan IP55 atau IP67 diutamakan untuk pemasangan terdedah di kawasan yang mempunyai hujan lebat atau pembersihan yang kerap dengan air bertekanan. Walau bagaimanapun, badan kabel itu sendiri sering tidak diberikan penarafan IP rasmi — sebaliknya, rintangannya terhadap kemasukan air dan habuk dikawal oleh spesifikasi bahan sarung. Apabila menilai kabel pengecasan kenderaan elektrik untuk kegunaan luar atau separa luar, pasukan perolehan harus mengesahkan penarafan IP perumahan penyambung secara berasingan daripada data prestasi sarung kabel, kerana ini diuji dan diperakui secara bebas.

Pengurusan Terma dalam Kabel Pengecasan Cepat DC Berkuasa Tinggi

Apabila tahap kuasa pengecasan pantas DC meningkat melebihi 150 kW — dan kini kerap mencecah 350 kW di stesen HPC (Pengecasan Kuasa Tinggi) — pelesapan haba pasif melalui sarung kabel tidak lagi mencukupi. Kabel pengecasan yang disejukkan cecair telah menjadi penyelesaian standard untuk pengecasan ultra-pantas. Kabel ini menggabungkan saluran penyejuk dalaman yang berjalan bersama konduktor kuasa, mengedarkan cecair penyejuk dielektrik (biasanya campuran air glikol atau minyak dielektrik) untuk membawa haba dari konduktor dan penyambung. Ini membolehkan kabel mengekalkan diameter luar yang jauh lebih kecil dan fleksibiliti yang lebih besar berbanding dengan kabel yang disejukkan secara pasif dengan keluasan setara. Pertukaran itu ditambah dengan kerumitan sistem: pam, takungan, penukar haba dan sistem pemantauan kebocoran mesti disepadukan ke dalam perkakasan stesen pengecasan. Bagi pengendali yang memilih kabel pengecasan EV untuk penggunaan HPC, selang penyelenggaraan sistem penyejukan dan keserasian penyejuk dengan bahan kabel adalah pertimbangan operasi jangka panjang yang penting.

Ketahanan Mekanikal: Jejari Lentur, Kilasan, dan Penilaian Kitaran Plug-In

Kabel pengecasan kenderaan elektrik menanggung tekanan mekanikal berulang yang kabel kuasa statik tidak pernah dikenakan: gegelung dan buka gegelung harian, menyeret merentas turapan, membongkok pada titik masuk penyambung dan tegasan kilasan semasa pengguna memutarkan penyambung semasa pemasukan. Piawaian industri menangani permintaan ini melalui protokol ujian tertentu. Siri IEC 62893, yang mengawal kabel pengecasan untuk EV, menentukan keperluan jejari lentur minimum (biasanya 7.5× diameter luar untuk pemasangan lentur tetap dan 5× untuk kegunaan mudah alih), serta ujian daya tahan kilasan yang mensimulasikan kitaran pusingan ±180°. Pemasangan penyambung dinilai kepada 10,000 kitaran mengawan adalah standard untuk stesen pengecas awam. Apabila menentukan kabel pengecas kenderaan elektrik untuk aplikasi penggunaan tinggi — seperti hab pengecasan armada teksi atau hentian rehat lebuh raya — meminta laporan ujian terhadap IEC 62893-4 atau piawaian yang setara menyediakan asas objektif untuk membandingkan jangka hayat mekanikal kabel.

Membandingkan Mod Pengecasan EV: Keperluan Kabel di Setiap Tahap

Piawaian IEC 61851-1 mentakrifkan empat mod pengecasan, setiap satu dengan implikasi yang berbeza untuk reka bentuk dan spesifikasi kabel. Jadual di bawah meringkaskan parameter utama:

Konduktor Isyarat dan Komunikasi Dalam Kabel Pengecas EV

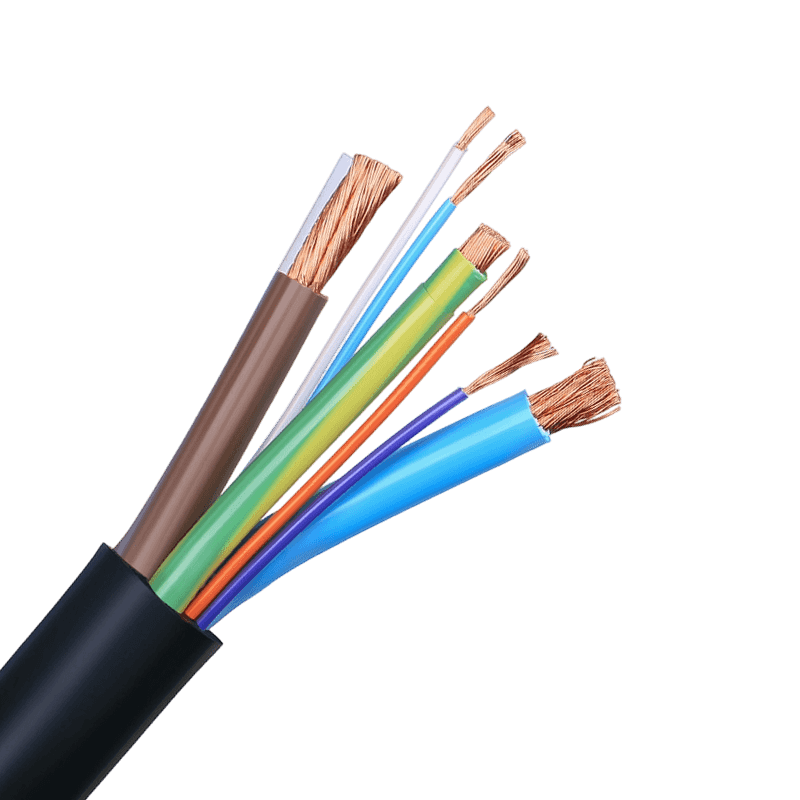

Kabel pengecasan kenderaan elektrik moden bukan kabel kuasa semata-mata — ia membawa berbilang konduktor isyarat dan komunikasi bersama teras kuasa utama. Dalam kabel AC CCS2 atau Jenis 2, anda biasanya akan menemui wayar pandu kawalan (CP) dan wayar pandu jarak (PP) sebagai tambahan kepada konduktor fasa, neutral dan bumi pelindung. Wayar CP membawa isyarat PWM 1 kHz yang menyampaikan arus maksimum yang tersedia dari EVSE kepada pengecas onboard kenderaan. Dalam kabel pengecas pantas DC, kerumitan komunikasi meningkat lagi: Sistem Pengecasan Gabungan menggunakan komunikasi talian kuasa (PLC) melalui talian CP berdasarkan protokol ISO 15118, membolehkan ciri seperti pengesahan Plug & Charge, penjadualan pengecasan pintar dan aliran kuasa dua arah (V2G). Konduktor isyarat ini mesti dilindungi dengan teliti dalam pembinaan kabel untuk mengelakkan gangguan daripada bunyi pensuisan frekuensi tinggi yang dijana oleh elektronik kuasa dalam pengecas. Di Zhejiang Huapu Cable Co., Ltd., kepakaran kami dalam kabel komputer dan kabel komunikasi secara langsung memberitahu cara kami mendekati seni bina perisai dalam reka bentuk kabel pengecasan EV berbilang konduktor.

Rintangan Kimia dan Minyak: Kritikal untuk Persekitaran Pengecasan Armada dan Industri

Pengendali armada mengecas EV komersial — bas elektrik, van penghantaran atau kenderaan industri — kerap menggunakan kabel pengecasan dalam persekitaran yang bersentuhan dengan cecair hidraulik, sisa diesel, agen pembersih atau minyak pelincir adalah rutin. Sarung TPE atau PVC standard mungkin membengkak, retak, atau kehilangan kelenturan apabila terdedah kepada bahan berasaskan hidrokarbon dari semasa ke semasa. Untuk aplikasi ini, sarung kabel yang dikompaun dengan polietilena berklorin (CPE) atau polychloroprene (CR, biasanya dikenali sebagai neoprena) menawarkan rintangan kimia yang jauh lebih baik sambil mengekalkan fleksibiliti yang diperlukan untuk pengendalian harian. Apabila mendapatkan kabel pengecasan kenderaan elektrik untuk depoh armada atau pusat logistik, meminta data ujian mengikut IEC 60811-404 (rintangan kepada minyak mineral) dan menyatakan keadaan pendedahan kimia yang dijangkakan dalam persekitaran membolehkan pengeluar memadankan kompaun sarung dengan realiti penggunaan dan bukannya bergantung pada spesifikasi generik.

Klasifikasi Keselamatan Kebakaran dan Kesannya terhadap Pemilihan Kabel untuk Infrastruktur Pengecasan

Apabila infrastruktur pengecasan EV berkembang ke tempat letak kereta berbilang tingkat, pusat membeli-belah, bangunan kediaman dan hab transit, klasifikasi keselamatan kebakaran untuk kabel menjadi keperluan pematuhan dan bukannya peningkatan pilihan. Rangka kerja CPR Eropah (Peraturan Produk Pembinaan) EN 50575 mengklasifikasikan kabel daripada Aca (prestasi kebakaran tertinggi) ke Fca, dengan kelas perantaraan termasuk Cca, Dca dan Eca — masing-masing memerlukan demonstrasi penyebaran nyalaan tertentu, pelepasan haba, pengeluaran asap dan ciri titisan menyala. Untuk kabel pengecas EV yang dipasang sebagai sebahagian daripada infrastruktur bangunan tetap — seperti kabel yang ditambat dalam unit EVSE yang dipasang di dinding atau sistem pengurusan kabel di garaj bawah tanah — kelas CPR yang berkenaan mesti dikenal pasti berdasarkan lokasi pemasangan dan kod bangunan negara. Kabel yang digunakan dalam stesen pengecas Mod 4 DC yang dipasang di luar pada tiang kendiri mungkin berada di luar skop CPR sepenuhnya, manakala kabel yang sama yang dihalakan melalui struktur bangunan memerlukan pematuhan CPR sepenuhnya. Kami mengeluarkan varian kabel kalis api dan kalis api dengan prestasi CPR yang didokumenkan, menyokong dokumentasi pematuhan pelanggan kami di seluruh pasaran Eropah.
