Bolehkah Wayar Aluminium Disambungkan Terus ke Bekas Tembaga?

Apabila menangani persoalan sama ada wayar aluminium boleh disambungkan terus ke bekas tembaga standard, sains bahan dan piawaian Kod Elektrik Kebangsaan (NEC) semasa memberikan jawapan yang pasti: sama sekali tidak .

Data daripada Suruhanjaya Keselamatan Produk Pengguna A.S. (CPSC) dan Institut Penyelidikan Franklin mendedahkan bahawa rumah yang berwayar dengan wayar aluminium "teknologi lama" pra-1972 adalah 55 kali lebih berkemungkinan untuk mencapai "Keadaan Bahaya Kebakaran" pada sambungan bekas dan suis berbanding rumah yang berwayar dengan tembaga tulen. Risiko kebakaran yang melampau ini tidak berpunca daripada wayar aluminium di dalam dinding, sebaliknya tertumpu pada titik sambungan mekanikal antara wayar aluminium dan terminal elektrik yang tidak disesuaikan.

Mengapa Sambungan Terus Aluminium-ke-Tembaga Amat Berbahaya?

Menekan aluminium dan tembaga bersama-sama tanpa medium khas atau reka bentuk mekanikal yang berdedikasi pasti mencetuskan satu siri tindak balas fizikal dan kimia yang perlahan tetapi tidak dapat dipulihkan, merosakkan.

• Ketidakpadanan Pengembangan Terma dan "Aliran Sejuk": Pekali pengembangan haba aluminium (~23.1 µm/m·°C) adalah jauh lebih tinggi daripada kuprum dan keluli. Apabila arus memanaskan wayar di bawah kekangan tegar skru bekas standard, aluminium mengalami pengembangan yang teruk dan ubah bentuk plastik melintang tidak dapat dipulihkan, yang dikenali sebagai "aliran sejuk" atau rayapan mekanikal. Apabila disejukkan, aluminium mengecut tetapi kehilangan isipadu asalnya, meninggalkan jurang mikroskopik yang menyebabkan kelonggaran yang teruk, berarka, dan akhirnya keletihan sepanjang beribu-ribu kitaran haba.
• Lapisan Penebat Oksida Maut: Walaupun kuprum teroksida mengekalkan beberapa kekonduksian, aluminium bertindak balas serta-merta kepada oksigen, membentuk lapisan aluminium oksida yang padat dan sangat keras (Al₂O₃). Lapisan ini adalah penebat elektrik yang sangat baik yang sangat menghalang penghantaran arus. Apabila sambungan mekanikal longgar, pengoksidaan dipercepatkan, menyebabkan rintangan sentuhan meningkat secara eksponen dan menjana haba pemusnah yang besar.
• Kakisan Galvanik: Terdapat perbezaan potensi yang ketara antara aluminium dan tembaga. Apabila logam yang tidak serupa ini menyentuh dalam bekas standard dan terdedah kepada lembapan ambien, ia membentuk sel galvanik mikroskopik. Sebagai anod yang sangat aktif, wayar aluminium mengalami hakisan galvanik yang cepat, merendahkan struktur fizikal dan keratan rentas elektriknya.

Satu-satunya Penyelesaian Sambungan Terus yang Mematuhi: Peranti Bernilai CO/ALR

Bekas standard bertanda "CU SAHAJA" dilarang sama sekali daripada menamatkan wayar aluminium dalam apa jua keadaan. Disebabkan rayapan jangka panjang aluminium, peranti "AL/CU" awal juga gagal pada kadar yang tinggi.

Kod elektrik moden (seperti NEC 406.10) mandat oleh undang-undang bahawa peranti tidak ditanda dengan CO/ALR (Copper-Aluminium Revised) adalah dilarang sama sekali daripada menamatkan konduktor aluminium secara langsung. Bekas CO/ALR mesti melepasi ketat UL 1567 standard. Mereka menggunakan penyaduran timah dalam untuk meminimumkan tindak balas galvanik dan menampilkan slot panduan sempit khusus untuk mengunci wayar aluminium secara fizikal, menghalang aliran sejuk.

Penyelesaian Pembaikan Kekal Terbaik: Tembaga "Pigtailing"

Oleh kerana bekas CO/ALR mahal dan tidak dapat membetulkan bahaya berbilang wayar aluminium yang disambung bersama di dalam kotak simpang, pembaikan tetap CPSC yang paling disyorkan ialah "pigtailing" . Ini melibatkan penyambungan sekeping pendek wayar tembaga tulen dengan selamat ke wayar aluminium sedia ada, yang kemudiannya disambungkan ke mana-mana bekas moden standard.

CPSC secara rasmi meluluskan hanya dua kaedah kuncir kekal:

1. COPALUM Cold Weld Crimp System (Penyelesaian Kekal Optimum)

Dibangunkan oleh TE Connectivity, ini adalah satu-satunya kaedah pembaikan yang dinilai oleh CPSC sebagai selamat seperti pendawaian semula sepenuhnya rumah dengan tembaga.

• Mekanisme: Ia menggunakan lengan tembaga bersalut timah khusus. Alat kuasa proprietari menggunakan 10,000 paun tekanan mutlak untuk mencipta "kelim kering".
• Hasilnya: Tekanan melampau ini memaksa logam mengalir secara plastik, mengoyak lapisan oksida serta-merta dan menggabungkan kekisi logam pada suhu bilik untuk membentuk "kimpalan sejuk," secara kekal menghapuskan pengoksidaan dan kakisan galvanik pada masa hadapan.

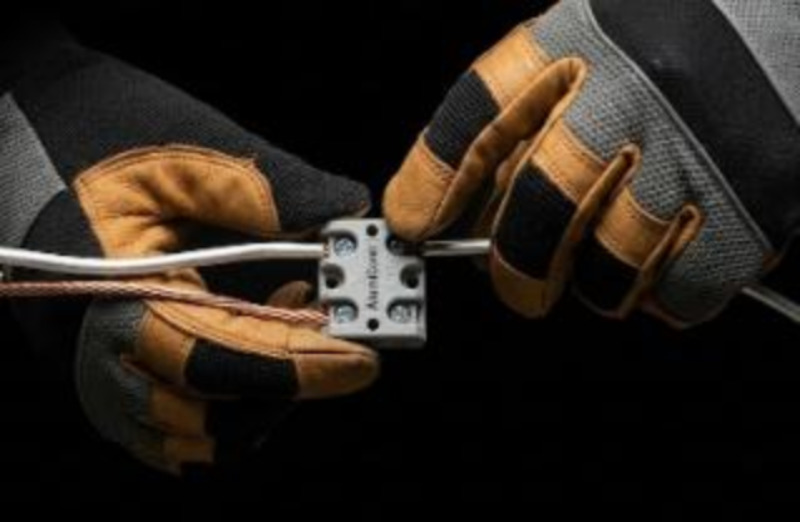

2. Terminal Aluminium-ke-Tembaga Khusus AlumiConn (Alternatif Diluluskan)

Untuk kawasan di mana alat COPALUM tidak tersedia, CPSC meluluskan penyambung AlumiConn oleh King Innovation.

• Mekanisme: Ini ialah blok terminal mini berbilang port yang padat di mana wayar aluminium dan tembaga dimasukkan ke dalam port terpencil sepenuhnya, memotong laluan kakisan galvanik di punca.
• Anti-Pengoksidaan: Bahagian dalamannya telah diisi dengan pes anti-oksida yang serta-merta menyaluti hablur aluminium kosong apabila dimasukkan, menyekat oksigen.

Amaran Pematuhan Kritikal: Kawalan Tork Mandatori (NEC 110.14(D))

Apabila menggunakan penyambung AlumiConn, NEC 110.14(D) secara eksplisit memerlukan pemasang untuk menggunakan alat tork yang ditentukur (seperti pemutar skru tork) untuk mencapai tork tepat yang ditentukan oleh pengilang (biasanya 10 hingga 15 inci paun). Kurang ketat menyebabkan keletihan rintangan tinggi, manakala terlalu ketat meremukkan wayar aluminium lembut. Kegagalan menggunakan alat tork melanggar kod NEC dan boleh menyebabkan tuntutan insurans ditolak selepas kebakaran.

Dilarang Sama sekali: Adakah Kacang Wayar Standard atau "Ungu" Selamat?

Tidak. Anda tidak boleh sekali-kali menggunakan nat dawai terpusing standard untuk sambungan aluminium-ke-kuprum. Malah kacang dawai "ungu" yang dipasarkan untuk sambungan aluminium-ke-kuprum (seperti Ideal 65, yang mengandungi pes anti-oksidan) tidak diluluskan oleh CPSC untuk pembaikan kekal. Ujian makmal menunjukkan mata air lingkaran di dalam nat dawai ini tidak boleh menyekat pengembangan haba dan aliran sejuk aluminium yang teruk. Sambungan nat wayar pada wayar aluminium sering gagal dan menimbulkan bahaya kebakaran lebih cepat daripada bekas lama asal yang tidak dirawat.

Soalan Lazim | Soalan Lazim

S1: Bolehkah saya menyambung wayar aluminium terus ke bekas tembaga standard?

sama sekali tidak. Menurut Kod Elektrik Kebangsaan (NEC), peranti yang tidak diperakui tanpa tanda CO/ALR adalah dilarang sama sekali daripada menamatkan konduktor aluminium. Pemampatan terus kedua-dua logam ini tanpa reka bentuk mekanikal khusus mencetuskan tindak balas pemusnah yang tidak dapat dipulihkan.

S2: Mengapa penyambungan aluminium dan dawai tembaga menyebabkan kebakaran? Terdapat tiga sebab teras: Pertama, pengembangan haba aluminium yang lebih tinggi menyebabkan rayapan mekanikal (aliran sejuk) pada titik sambungan, yang membawa kepada kelonggaran dan arka. Kedua, aluminium terdedah serta-merta membentuk lapisan oksida yang sangat penebat (aluminium oksida) yang menjana haba melampau. Ketiga, sentuhan antara kedua-dua logam menyebabkan kakisan galvanik, dengan cepat merendahkan kekuatan mekanikal wayar.

S3: Bolehkah saya menggunakan bekas "AL/CU" atau kacang dawai "ungu" dengan pes anti-oksida?

Tidak. Peranti "AL/CU" awal gagal kerana ia tidak dapat menahan rayapan jangka panjang aluminium. Begitu juga, kacang dawai "ungu" dengan pes anti-oksidan tidak diiktiraf oleh CPSC untuk pembaikan kekal; kadar kegagalan dan risiko kebakaran adalah lebih cepat daripada bekas lama yang tidak dirawat.

S4: Apakah cara yang paling patuh dan paling selamat untuk membaiki pendawaian aluminium lama?

Terdapat hanya dua laluan yang mematuhi sepenuhnya untuk menghapuskan risiko terlalu panas secara kekal: sama ada menggantikan sepenuhnya peranti dengan bekas CO/ALR khusus yang melepasi piawaian UL 1567 ; atau gunakan kuncir kuprum dengan sistem kimpalan sejuk COPALUM atau terminal AlumiConn, memastikan anda menggunakan alat tork ketepatan untuk memenuhi spesifikasi tork NEC 110.14(D) semasa pemasangan.
