Apakah jangka hayat kabel berpenebat XLPE?

Hayat reka bentuk kabel berpenebat Polietilena Berpaut Silang (XLPE) biasanya 20 hingga 30 tahun. Walau bagaimanapun, dalam operasi sebenar, hayat perkhidmatan fizikal moden kabel XLPE boleh mencapai 40 hingga 60 tahun, dengan syarat ia tidak tertakluk kepada operasi jangka panjang pada had beban maksimum dan dilindungi daripada kerosakan alam sekitar yang melampau. Pada suhu operasi berkadar 90°C, bahan penebat mengekalkan kekuatan dielektrik yang tinggi. Walau bagaimanapun, apabila suhu operasi meningkat kepada antara 95°C dan 105°C, jangka hayat kabel itu merudum kepada hanya 7 hingga 30 tahun.

Kabel XLPE telah menjadi teras teras bagi grid kuasa voltan sederhana, tinggi dan lebih tinggi kerana sifat penebat elektriknya yang unggul, kehilangan dielektrik yang sangat rendah, rintangan haba yang sangat baik dan kekuatan mekanikal yang tinggi. Jangka hayat kabel ialah fungsi degradasi dinamik yang ditentukan bersama oleh suhu, medan elektrik, kelembapan (kesan pokok air) dan tekanan mekanikal.

Data Jangka Hayat Teras dan Piawaian Antarabangsa

• Garis Dasar Reka Bentuk: Piawaian antarabangsa seperti IEC 60502 dengan tegas menetapkan suhu operasi konduktor berterusan maksimum yang dibenarkan pada 90°C untuk kabel XLPE. Ambang ini ditetapkan berdasarkan kadar degradasi oksidatif terma polimer molekul tinggi.
• Had Suhu: Suhu beban kecemasan yang dibenarkan untuk kabel XLPE adalah antara 105°C hingga 130°C, manakala suhu serta-merta yang boleh ditahan semasa litar pintas boleh mencapai sehingga 250°C (untuk tempoh tidak melebihi 5 saat).
• Hayat Perkhidmatan Sebenar: Pada suhu operasi standard 90°C, jangka hayat bahan XLPE yang dijangka adalah antara 40 dan 60 tahun. Jika kabel beroperasi secara konsisten di bawah keadaan beban separa dalam aplikasi dunia sebenar (contohnya, dengan suhu konduktor dikekalkan sekitar 70°C), jangka hayat sebenar boleh dengan mudah melebihi tanda 50 tahun.

Mekanisme Penuaan Teras Kabel XLPE

Penuaan penebat kabel adalah proses fizikal dan kimia yang tidak dapat dipulihkan yang membawa kepada penurunan kekuatan dielektrik. Mekanisme utama didorong oleh empat tekanan berikut:

• Penuaan Terma: Pendedahan jangka panjang kepada suhu tinggi menyebabkan degradasi oksidatif terma. Secara makroskopik, ini menjelma sebagai kerosakkan bahan, dengan penurunan ketara dalam Pemanjangan pada Pecah (EAB) dan kekuatan tegangan. Dalam penilaian kejuruteraan, apabila EAB jatuh kepada 50% daripada nilai awalnya, ia dianggap sebagai "akhir hayat fizikal" untuk bahan tersebut.
• Penuaan Elektrik: Kecacatan mikroskopik (seperti lompang atau kekotoran) dalam lapisan penebat menyebabkan herotan medan elektrik, membawa kepada Nyahcas Separa (PD). Dari masa ke masa, kakisan elektrik membentuk "Pepohonan Elektrik," yang akhirnya menembusi lapisan penebat, mengakibatkan kerosakan bencana. Pengumpulan cas ruang dalam aplikasi Arus Terus Voltan Tinggi (HVDC) juga memburukkan herotan medan elektrik.
• Pokok Air: Ini adalah "pembunuh halimunan" dalam persekitaran lembap. Di bawah tindakan medan elektrik berselang-seli, lembapan masuk ke dalam kecacatan mikroskopik dalam penebat, membentuk rangkaian lompang mikro yang dipenuhi air seperti pokok. Ini dengan ketara mengurangkan keupayaan tahan voltan keseluruhan penebat.
• Tekanan Mekanikal dan Kimia: Kegagalan untuk mematuhi keperluan jejari lentur minimum semasa pemasangan (keletihan mekanikal) akan mengembangkan lompang mikroskopik, sangat menggalakkan permulaan pelepasan separa dan pepohonan air. Tambahan pula, anion seperti ion klorida dalam persekitaran marin boleh mencetuskan degradasi kimia pada suhu tinggi, menyebabkan penurunan mendadak dalam kerintangan isipadu XLPE.

Ramalan Jangka Hayat dan Kaedah Diagnostik Lanjutan

Untuk menganggarkan Baki Hayat Berguna (RUL) dengan tepat, industri menggunakan model matematik berikut dan teknologi ujian tidak merosakkan:

Model Matematik

• Model Ramalan Kehidupan Terma: Berdasarkan persamaan Arrhenius. Model ini mendedahkan hubungan eksponen antara suhu dan jangka hayat: untuk setiap penurunan suhu 10°C, jangka hayat penuaan haba berganda.
• Model Kehidupan Tekanan Elektrik: Berdasarkan Model Kuasa Songsang (IPM). Parameter utamanya, Voltage Endurance Coefficient (VEC), mengukur ketahanan bahan terhadap penuaan elektrik. Bahan XLPE berkualiti tinggi biasanya mempunyai VEC antara 15 dan 30.

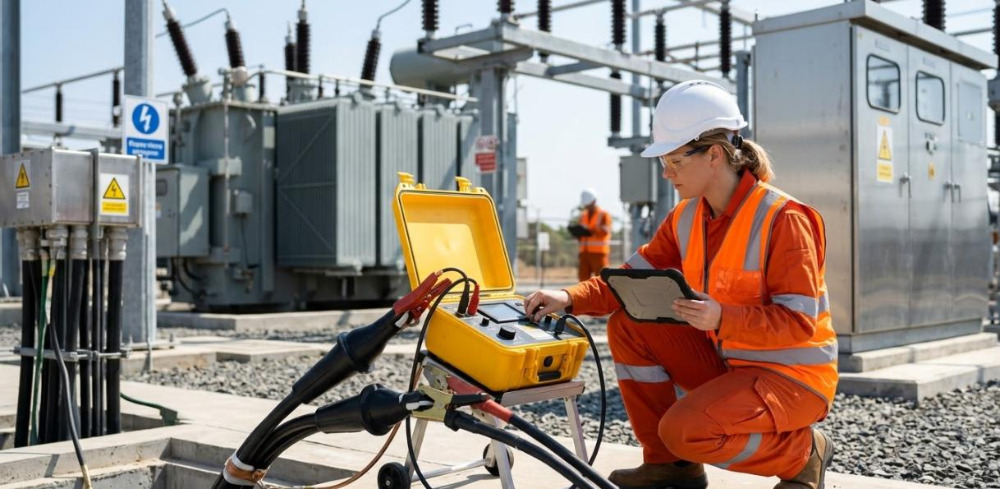

Evolusi Kaedah Diagnostik

• Hipot DC (Ujian Potensi Tinggi Arus Terus): Ini kini sudah lapuk dan sangat merosakkan. Voltan DC tinggi mengumpul "cas ruang" di dalam penebat XLPE. Apabila operasi AC disambung semula, medan elektrik bertindih boleh memecahkan lapisan penebat yang rapuh dengan serta-merta.
• Ujian VLF (Frekuensi Sangat Rendah): Alternatif pilihan industri. Ia menggunakan kuasa AC frekuensi ultra-rendah (0.1 Hz), yang mengelakkan kesan cas ruang sambil menyebabkan kecacatan yang merosot teruk rosak dengan selamat semasa ujian terkawal.
• Tan Delta (Dielectric Loss Angle Tangent) Diagnostik: "Piawaian emas" untuk menilai penuaan pokok air dan kemasukan lembapan dalam kabel XLPE. Dengan mengukur peningkatan bukan linear dalam nilai kerugian apabila voltan ujian meningkat (kesan "Tip-up"), ia mengukur keterukan penuaan dengan tepat.
• Pemantauan Pelepasan Separa (PD): Digunakan untuk menentukan dengan tepat kecacatan mikroskopik dalam lapisan penebat (cth., celah udara pada sambungan atau lapisan pelindung yang rosak).

Amalan Kejuruteraan dan Jaminan Kualiti untuk Memanjangkan Jangka Hayat Kabel XLPE

Mencapai hayat perkhidmatan lebih 50 tahun untuk kabel XLPE memerlukan kawalan kualiti yang komprehensif dari pembuatan hingga operasi:

• Kawalan Muktamad dalam Pembuatan dan Pemilihan Bahan Premium

Bahan ketulenan tinggi mesti digunakan dan dihasilkan dalam persekitaran ultra-bersih.

Melaksanakan proses penyemperitan tiga kali ganda memastikan ikatan tahap atom antara perisai konduktor, lapisan penebat XLPE dan perisai penebat, menghapuskan sepenuhnya jurang udara antara lapisan yang boleh mencetuskan pelepasan separa.

Menggunakan bahan XLPE (TR-XLPE) Kalis Pokok dan reka bentuk penyekat air yang komprehensif (benang/pita penyekat air membujur, sarung penyekat air jejari) untuk mengasingkan kelembapan luaran secara mutlak.

• Pemasangan yang Mematuhi dan Perlindungan Mekanikal

Jejari lentur (tidak kurang daripada 10 hingga 15 kali diameter luar) dan ketegangan tarikan mesti dikawal dengan ketat untuk mengelakkan keretakan mikro dalam lapisan penebat.

Sambungan dan penamatan adalah bahagian yang paling terdedah pada talian kabel. Pembuatan mereka mesti dijalankan dalam persekitaran yang agak kering dan bebas habuk untuk mengelakkan daripada memasukkan bendasing.

• Pengoptimuman Persekitaran Operasi dan Pengurusan Terma

Kekalkan jarak yang munasabah antara kabel untuk memudahkan pelesapan haba dan mengelakkan pengumpulan haba.

Adalah disyorkan untuk mengguna pakai operasi berkurangan, meninggalkan margin ampacity yang sesuai untuk mengelakkan operasi beban penuh jangka panjang.

Pasang pelindung lonjakan yang boleh dipercayai (penangkap kilat) untuk menyerap pancang voltan frekuensi tinggi yang disebabkan oleh pensuisan lebihan voltan dan sambaran kilat.

Soalan Lazim:

S1: Mengapakah sistem kuasa moden secara meluas menggunakan kabel XLPE dan bukannya kabel PVC tradisional?

A: XLPE (Cross-Linked Polyethylene) mempunyai struktur termoset rangkaian tiga dimensi, membenarkan suhu operasi berterusan sehingga 90°C, jauh melebihi PVC (maksimum 70°C). Tambahan pula, XLPE mempunyai kekuatan dielektrik yang lebih tinggi, kehilangan dielektrik yang lebih rendah, dan tidak membebaskan gas halogen toksik apabila dibakar. Ia secara menyeluruh mengatasi kabel PVC dalam kedua-dua jangka hayat dan prestasi elektrik.

S2: Suhu operasi maksimum kabel XLPE ialah 90°C. Adakah sesekali melebihi suhu ini menyebabkan kabel terbakar serta-merta?

A: Ia tidak akan terbakar serta-merta, tetapi ia akan mempercepatkan penuaan haba. Piawaian antarabangsa membenarkan beban kecemasan jangka pendek sehingga 105°C atau bahkan 130°C. Walau bagaimanapun, menurut model penuaan Arrhenius, untuk setiap 10°C suhu melebihi nilai undian, kadar degradasi lapisan penebat berganda. Operasi jangka panjang melebihi suhu akan mengurangkan jangka hayat kabel secara drastik.

S3: Apakah "Pepohonan Air," dan bagaimanakah ia boleh dicegah?

A: Pepohonan air ialah rangkaian lompang mikro seperti pokok yang terbentuk apabila lembapan menyerang kecacatan mikroskopik dalam penebat dan berterusan di bawah tindakan gabungan medan elektrik berselang-seli dan persekitaran lembap dalam kabel XLPE. Kaedah pencegahan termasuk: menggunakan reka bentuk penyekat air (seperti sarung penyekat air jejari dan benang penyekat air membujur), menggunakan bahan Kalis Pokok (TR-XLPE), dan memastikan sarung luar kabel tidak tercalar semasa pemasangan.

S4: Saya ingin menguji status penebat kabel yang telah berkhidmat selama bertahun-tahun. Bolehkah saya menggunakan penguji DC Hipot standard?

A: sama sekali tidak. Melakukan ujian DC voltan tinggi tradisional pada kabel XLPE adalah sangat merosakkan. Voltan DC tinggi mengumpul "cas ruang" dalam penebat. Setelah kuasa AC dipulihkan selepas ujian, lapisan penebat—yang mungkin terus beroperasi seperti biasa—sangat terdedah kepada kerosakan segera.

S5: Jika ujian DC Hipot tidak sepatutnya digunakan, bagaimanakah tahap penuaan kabel XLPE harus dinilai secara saintifik?

A: Piawaian industri mengesyorkan menggunakan ujian voltan tahan AC Kekerapan Sangat Rendah (VLF, 0.1 Hz) digabungkan dengan diagnostik Tan Delta (Dielectric Loss Angle Tangent). Ujian VLF tidak menjana caj ruang yang berbahaya, manakala ujian Tan Delta boleh mengukur dengan tepat keterukan pokok air di dalam kabel dengan mengukur ciri peningkatan bukan linear (Tip-up) arus bocor pada voltan yang berbeza, dengan itu membantu anda merancang penggantian pencegahan.
