Mengapa SPE adalah Masa Depan Pembuatan Pintar

Dalam evolusi Industrial Internet of Things (IIoT) dan pembuatan pintar, perusahaan sentiasa menghadapi masalah besar: rangkaian peringkat atas (seperti bilik kawalan dan pelayan) menggunakan Ethernet berkelajuan tinggi, manakala penderia dan penggerak peringkat bawah selalunya terhad kepada bas medan yang lapuk, berkelajuan rendah dan tidak serasi disebabkan oleh ruang dan pengehadan kos pendawaian.

Kemunculan Ethernet Pasangan Tunggal (SPE) telah memecahkan kebuntuan ini sepenuhnya. Ia memudahkan kabel Ethernet tradisional 4-pasang (8-teras) kepada hanya 1 pasang (2 teras), namun masih mencapai penghantaran data berkelajuan tinggi dan bekalan kuasa yang disegerakkan. Ini bukan sekadar "melangsingkan badan" fizikal tetapi revolusi asas yang membolehkan komunikasi semua-IP yang lancar daripada sensor terus ke awan.

Perbandingan Teras : SPE lwn Ethernet Tradisional

Cat5e atau Cat6 kabel kami paling biasa dengan mengandungi 8 wayar tembaga, dan pendawaian Ethernet tradisional biasanya terhad kepada jarak maksimum 100 meter. Reka bentuk ini sesuai untuk persekitaran pejabat, tetapi ia kelihatan besar dan terhad dalam tetapan industri yang sangat padat dan keras (seperti di dalam lengan robot berbilang paksi atau sepanjang beribu-ribu meter saluran paip).

Kelebihan gangguan SPE termasuk :

• Struktur Minimalis : Tinggalkan sepenuhnya pengisi silang web dan 6 wayar tambahan, hanya memerlukan satu pasangan terpiuh seimbang.

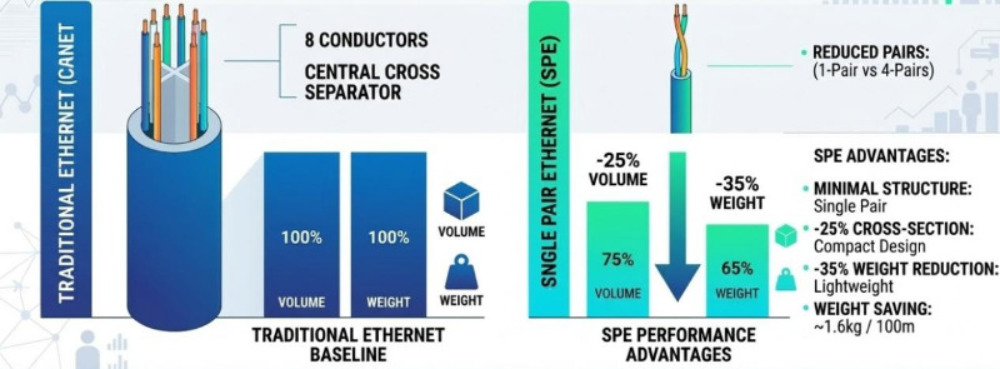

• Pengurangan drastik dalam Isipadu & Berat : Berbanding dengan pendawaian Ethernet industri tradisional, SPE mengurangkan luas keratan rentas pemasangan kira-kira 25% dan berat keseluruhan oleh 35% . Dalam rak data besar atau sistem transit kereta api, ini menghilangkan kira-kira 1.6 kg berat mati setiap 100 meter.
• Fleksibiliti Unggul & Rintangan Kilasan : Struktur simetri pasangan tunggal secara fizikal mengelakkan masalah "geseran wayar" dalaman. Digabungkan dengan bahan pengisi khas, SPE boleh menahan berpuluh-puluh juta kitaran lenturan frekuensi tinggi dan kilasan 3D yang teruk, menjadikannya padanan sempurna untuk robot industri.

Tiga Titik Sakit Industri Teras Diselesaikan oleh SPE

1. Melanggar Had Jarak Fizikal 100 Meter

Dalam senario automasi proses seperti industri minyak dan kimia, peralatan diedarkan secara meluas, menjadikan had 100 meter tradisional sebagai kecacatan yang membawa maut. The 10BASE-T1L standard dalam keluarga protokol SPE membolehkan penghantaran dupleks penuh berkelajuan tinggi 10Mbps pada jarak sehingga 1000 meter , menyembuhkan sepenuhnya "kebimbangan jarak" pendawaian industri.

2. PoDL: Membunuh Dua Burung dengan Satu Batu (Data & Kuasa)

Peranti tradisional selalunya memerlukan kabel berasingan untuk data dan kuasa. SPE memperkenalkan Kuasa atas Talian Data (PoDL) teknologi, membolehkan penghantaran data serentak dan sehingga lebih kurang 50W kuasa DC ke peranti terminal. Untuk peralatan tugas berat, industri telah memperkenalkan topologi antara muka Hibrid, mengasingkan data berkelajuan tinggi dan sehingga beberapa kilowatt bekalan kuasa dalam pautan yang sama, sangat memudahkan penghalaan peralatan.

3. Menghapuskan Gerbang untuk "Meratakan Rangkaian"

Pada masa lalu, kilang terpaksa menggunakan banyak "gerbang penukaran protokol" yang mahal untuk membolehkan isyarat analog peringkat bawah berkomunikasi dengan peringkat atas. SPE membenarkan walaupun penderia peringkat bawah yang paling kecil mempunyai alamat IP bebas dan menyambung terus ke rangkaian TCP/IP. Dianggarkan bahawa menghapuskan satu nod get laluan boleh menjimatkan $10,000 dalam kos komprehensif sepanjang kitaran hayat sistem.

Protokol Teras dan Ekosistem Antara Muka

Memohon SPE tidak memerlukan menyelami kod asas yang kompleks; anda hanya perlu mengenali piawaian teras berikut yang menentukan prestasinya:

1. Matriks Kelajuan & Jarak Penghantaran (Siri IEEE 802.3)

• 10BASE-T1L : Kelajuan 10 Mbps, sehingga 1000 meter. Direka bentuk untuk kawalan proses jarak jauh, menyokong keselamatan intrinsik dalam persekitaran mudah letupan (Ethernet-APL).
• 10BASE-T1S : Kelajuan 10 Mbps, menyokong topologi Multidrop. Membenarkan lebih sedozen peranti disambung secara selari pada satu talian utama sehingga 25 meter panjang, menghapuskan pendawaian topologi bintang besar-besaran.
• 100/1000BASE-T1 : Kelajuan 100 Mbps atau 1 Gbps Gigabit, sehingga 15-40 meter. Digunakan terutamanya untuk sambungan berkelajuan tinggi di dalam kenderaan atau penglihatan mesin industri resolusi tinggi.

2. Piawaian Antara Muka Sambungan Industri (Siri IEC 63171)

Oleh kerana penyambung RJ45 tradisional terlalu besar dan kekurangan rintangan getaran, industri telah menetapkan piawaian baharu:

• IEC 63171-6 dan antara muka mikro lain : Meliputi penarafan perlindungan IP20 hingga IP67, ini adalah tahan kejutan dan jatuh. Kelantangan mereka hanyalah sebahagian kecil daripada antara muka tradisional, menjadikannya penyambung utama untuk peranti generasi akan datang.
• Antara Muka Hibrid M12 (IEC 63171-7) : Penyelesaian muktamad untuk peranti berkuasa tinggi. Standard ini mentakrifkan gabungan pin data dan berbilang pin bekalan kuasa tinggi, menyokong penghantaran serentak "kuasa data" untuk peralatan berat seperti motor dan pemacu servo.

Soalan Lazim (Soalan Lazim)

S1: Adakah SPE lebih perlahan daripada rangkaian tradisional?

Tidak. Kelajuan rangkaian bergantung pada standard protokol, bukan ketebalan fizikal pautan. SPE juga boleh menyokong kelajuan Gigabit sehingga 1 Gbps pada jarak dekat (cth., 40 meter).

S2: Adakah Power over Data Lines (PoDL) SPE sama dengan PoE?

Tujuannya sama, tetapi teknologi asasnya berbeza. PoE tradisional bergantung pada pasangan ganti atau kuasa hantu dalam kabel 4 pasangan, manakala PoDL boleh mencampur dan menghantar data frekuensi tinggi dan kuasa DC secara serentak pada litar fizikal pasangan tunggal (2 teras).

S3: Bolehkah wayar 2 teras biasa atau kabel Ethernet lama yang dilucutkan digunakan terus sebagai kabel SPE?

Sangat tidak disyorkan. Sistem penghantaran SPE sebenar menjalani pengoptimuman yang ketat untuk impedans, kehilangan pulangan, dan crosstalk khusus untuk penghantaran frekuensi tinggi pasangan tunggal. Kabel SPE industri juga termasuk elemen struktur fleksibel khas yang wayar tembaga biasa tidak dapat dipadankan.

Kesimpulan

Ethernet Pasangan Tunggal (SPE) sama sekali bukan penurunan taraf teknikal "mempunyai lebih sedikit wayar tembaga"; ia adalah asas lapisan fizikal untuk automasi industri menuju ke arah pendigitalan dan kecerdasan sebenar. Bagi perusahaan yang menggabungkan teknologi SPE ke dalam perancangan infrastruktur mereka sejak awal, ia bukan sahaja mengurangkan kos penggunaan dan penyelenggaraan semasa secara drastik tetapi juga merebut kedudukan tinggi dalam seni bina Internet of Everything generasi akan datang.
