Panduan Pemilihan Gentian Pusat Data Berketumpatan Tinggi: Perbezaan Teknikal Teras dan Perbandingan TCO Antara OM4 dan OM5

Dalam evolusi pusat data global ke arah seni bina rangkaian 100G, 400G dan 800G, pilihan media kabel lapisan fizikal secara langsung menentukan prestasi dan Jumlah Kos Pemilikan (TCO) gugusan pengkomputeran. Dalam jujukan gentian berbilang mod (MMF) untuk sambungan jarak dekat, OM4 dan OM5 kini merupakan penyelesaian yang paling banyak digunakan dan termaju. Berdasarkan teori fizik optik yang ketat dan piawaian antarabangsa, artikel ini menyediakan rujukan teknikal berstruktur untuk pemilihan media.

1. Mekanisme Fizikal Teras dan Ciri Jalur Lebar

• OM4（Serat Berbilang Mod Dioptimumkan Laser）：

Jalur lebar modal berkesan yang sangat tinggi dioptimumkan secara eksklusif dan diberi mdanat untuk satu panjang gelombang 850nm (mencapai 4700 MHz·km). Oleh kerana penyebaran modal meningkat dengan mendadak apabila menyimpang daripada panjang gelombang 850nm, OM4 mesti sangat bergantung pada Optik Selari mekanisme—menambahkan bilangan saluran gentian secara linear—untuk mencapai kadar data yang lebih tinggi.

• OM5（Serat Berbilang Mod Jalur Lebar, WBMMF）：

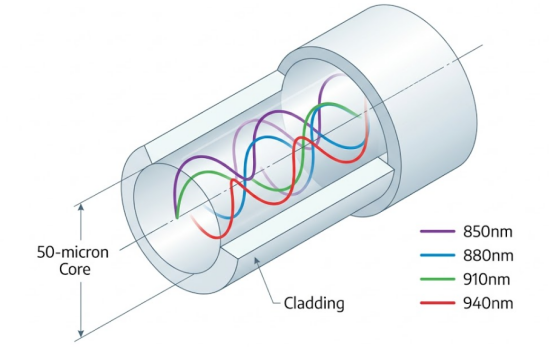

Tanpa menjejaskan prestasi 850nm, ia juga mewajibkan lebar jalur minimum 2470 MHz·km pada panjang gelombang 953nm. Reka bentuk yang diratakan serakan ini direka khusus untuk Pemultipleksan Bahagian Panjang Gelombang Gelombang Pendek (SWDM) and Dwi Arah (BiDi) penghantaran, membolehkan penghantaran tanpa kehilangan 4 panjang gelombang serentak dalam satu gentian, mencapai sehingga 75% pengurangan fizikal dalam kiraan gentian.

2. Spesifikasi dan Pengenalan Teknikal Utama

3. Had Jarak Penghantaran (Berdasarkan Protokol Rangkaian)

Di bawah kelajuan Ethernet dan teknologi modulasi yang berbeza, prestasi penghantaran kedua-dua gentian mempamerkan perbezaan khusus senario yang tinggi.

• 10G hingga 100G Selari Panjang Gelombang Tunggal (cth., 100GBASE-SR4): Jarak penghantaran maksimum untuk kedua-dua OM4 dan OM5 adalah sama, dihadkan pada 100 meter. Menggunakan OM5 dalam senario standard arus perdana ini tidak memberikan keuntungan teknikal yang besar.
• 100G Multiplexing Panjang Gelombang 100G (cth., 100G SWDM4 / 100G SRBD):

Menghadapi isyarat panjang gelombang panjang, OM4 dihadkan kepada 100 meter kerana jalur lebar runtuh, manakala OM5 berjaya melanjutkan had kepada 150 meter bergantung pada keupayaan pampasan jalur lebarnya.

• Era 400G dan 800G (Modulasi PAM4):

Di bawah selari panjang gelombang tunggal SR8 protokol, had fizikal dimampatkan dengan teruk, menjatuhkan kedua-dua jarak OM4 dan OM5 kepada julat 50-100 meter. Walau bagaimanapun, di bawah pemultipleksan dwi-panjang gelombang 400GBASE-SR4.2 protokol, OM4 dihadkan kepada 100 meter, manakala OM5 bukan sahaja menolak jarak yang boleh digunakan kembali kepada 150 meter tetapi juga mengurangkan separuh keperluan teras kabel kepada 8 teras.

3. TCO dan Syor Penggunaan Kejuruteraan

l Berpegang pada Zon Keberkesanan Kos OM4 (Standard Jangkauan Pendek)

Bagi kebanyakan pusat data perusahaan konvensional dan topologi rangkaian daun tulang belakang dengan ketat di bawah 100 meter, menggunakan pendekatan "kabel reben OM4 transceiver SR4/SR8 kos rendah" menghasilkan CAPEX awal yang jauh lebih rendah daripada penyelesaian OM5 WDM, menjadikannya pilihan TCO yang optimum. Tambahan pula, seni bina selari OM4 menyokong keperluan Pelabuhan Pelabuhan suis dengan sempurna.

l Gunakan OM5 untuk Terobosan Strategik (Ketumpatan Tinggi & Naik Taraf Legasi)

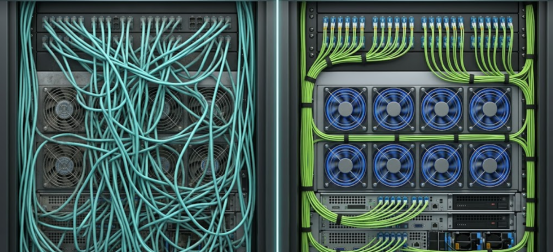

OM5 menawarkan ROI yang sangat tinggi dalam dua senario tegar: Pertama, peningkatan silang generasi tanpa kabel untuk rangkaian warisan, menggunakan gentian dupleks dan modul SWDM4 untuk mencapai lonjakan kapasiti, mengelakkan kos pengkabelan semula astronomi. Kedua, kelompok pengkomputeran AI berketumpatan tinggi, mengurangkan pukal kabel tulang belakang sebanyak 4 hingga 8 kali ganda, membebaskan ruang rak berharga, membuka sekatan aliran udara pelayan dan mengurangkan OPEX secara drastik.

Soalan Lazim

S：Dalam rangkaian berketumpatan tinggi ToR, bolehkah OM5 dipasangkan dengan transceiver SWDM mencapai Pelarian Pelabuhan untuk menyambungkan berbilang pelayan bebas?

A：Tidak. Teknologi WDM memultipleks berbilang panjang gelombang ke dalam gentian fizikal yang sama, yang tidak boleh dinyahmultipleks secara pasif kepada pelayan di lokasi fizikal yang berbeza. Jika pelarian port berketumpatan tinggi diperlukan, gentian selari OM4 tradisional kekal sebagai satu-satunya penyelesaian yang berdaya maju.

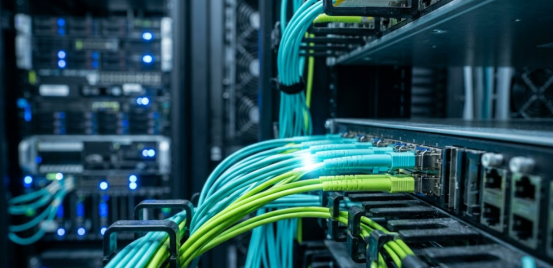

S： Mengapakah piawaian mewajibkan menukar warna jaket luar OM5 kepada Lime Green?

J：Dalam bilik pelayan berketumpatan tinggi yang menempatkan puluhan ribu kord tampalan, warna hijau limau yang sangat dikenali memastikan kakitangan operasi dapat membezakannya dengan tegas daripada warna aqua OM3/OM4, mengurangkan masa pengesanan kabel dengan ketara dan risiko pencabut palam secara tidak sengaja yang mengganggu perniagaan.

S：Adakah OM5 wajib apabila menggunakan Ethernet berkelajuan ultra tinggi 400G atau 800G?

A: Tidak wajib. Ia bergantung pada laluan teknologi transceiver. Di bawah protokol SR8 bertindan satu saluran, kedua-dua jarak OM4 dan OM5 mengecut kepada 50-100 meter. Hanya apabila menggunakan protokol dwiarah berbilang panjang gelombang seperti SR4.2, kelebihan jalur lebar OM5 diaktifkan, mencapai capaian tambahan 50% berbanding OM4.
