Panduan Tegar untuk Pendawaian Pencahayaan Rumah Pintar: Protokol, Piawaian dan Pengelakan Perangkap

Rumah pintar moden telah berkembang daripada peranti tunggal kepada penyelarasan ekosistem seluruh rumah yang mendalam. Seni bina pendawaian asas sistem pencahayaan menentukan kestabilan, kebolehskalaan dan keselamatan rangkaian. Kesilapan pendawaian dengan mudah boleh menyebabkan kos penyelenggaraan yang besar di kemudian hari. Artikel ini menyediakan pecahan tegar garis panduan pendawaian lampu pintar berdasarkan logik kejuruteraan sebenar dan piawaian elektrik antarabangsa.

1. Protokol Komunikasi dan Seni Bina Topologi

• KNX dan Pengasingan Fizikal

Dalam pencahayaan pintar gred infrastruktur, KNX menggunakan kabel pasangan terpiuh hijau khusus, mengasingkan penghantaran data secara fizikal sepenuhnya daripada sesalur 220V. Seni bina terdesentralisasi bermakna tiada tuan rumah tunggal; tiada kegagalan nod tunggal akan melumpuhkan keseluruhan rangkaian, menawarkan kebolehpercayaan yang sangat tinggi.

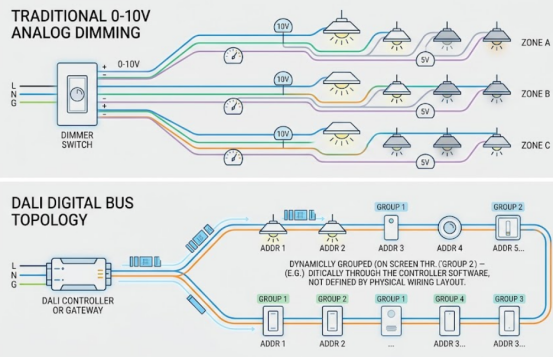

• Protokol Digital DALI

Berbanding dengan kejatuhan voltan dan isu kelipan biasa dalam pemalapan analog 0-10V, protokol DALI ialah komunikasi digital dua hala yang benar. Menurut piawaian IEC 62386-101, penurunan voltan DC antara mana-mana dua peranti pada bas DALI mestilah tidak melebihi 2VDC, dan jarak maksimum ke bekalan kuasa tidak boleh melebihi 300 meter.

2. Spesifikasi Teras untuk Pendawaian Voltan Tinggi

• Tinggalkan Pendawaian 'Tiada Neutral' Sepenuhnya

Suis tradisional hanya mengawal wayar hidup. Jika suis pintar tidak mempunyai wayar neutral, ia mesti bergantung pada mekanisme siap sedia "tiada neutral" yang terjejas, yang menyebabkan fenomena "berkedip" atau "cahaya hantu" LED yang membawa maut. Tambahan pula, beban maksimum 'tiada neutral' biasanya terhad kepada sekitar 800 watt, jauh di bawah 2500 watt suis hidup neutral standard. Dalam projek baharu atau pengubahsuaian, wayar neutral bebas mesti dipasang di semua kotak simpang .

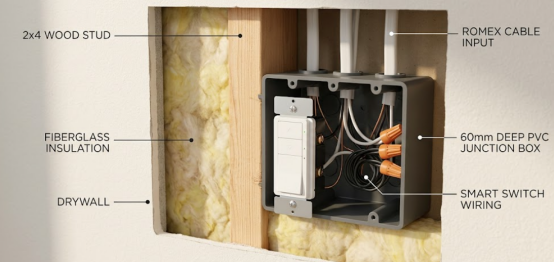

• Kotak Persimpangan Dalam 60mm

Panel pintar menjana haba yang ketara semasa operasi beban penuh dan perlu menempatkan lebih banyak terminal pendawaian. Kotak 50mm tradisional mudah menyebabkan kerosakan penebat di bawah tekanan, yang berpotensi membawa kepada penutupan haba atau kebakaran. Adalah sangat disyorkan untuk menggunakan kotak PVC berkapasiti besar sedalam 60mm dengan ketat yang memenuhi pensijilan kalis api tertinggi UL 94 V-0.

• Melarang Sama sekali Berkongsi Neutral

Mencampurkan wayar neutral daripada litar berbeza boleh menyebabkan neutral yang dikatakan selamat membawa voltan terbalik maut jika pemutus tersilap terbalik semasa penyelenggaraan, yang membawa kepada renjatan elektrik yang teruk. Tambahan pula, ia menyebabkan ketidakseimbangan arus yang teruk, menyebabkan suis perlindungan kebocoran kotak pengedaran yang kerap tersandung, melumpuhkan sistem pintar.

3. Teknologi Pemacu DC Voltan Rendah

• Voltan Malar (CV):

Sesuai untuk jalur fleksibel LED, menggunakan seni bina pendawaian selari. Kelebihan: menyokong pemotongan dan penyambungan secara rawak di tapak; Kelemahan: sangat terhad oleh penurunan voltan talian, menjadikan hujung jalur panjang malap dan kuning.

• Arus Malar (CC):

Sesuai untuk lampu sorot anti-silau berkuasa tinggi, yang memerlukan sambungan fizikal siri. Sepenuhnya menghalang kelesuan terma LED dan menghapuskan kesan penurunan voltan jarak jauh dari tahap fizikal, memastikan ketekalan kecerahan mutlak dari hujung ke hujung.

4. Kawal Kebuntuan dan Mod Dipisahkan

Apabila pengguna menekan suis dinding pintar fizikal untuk memotong kuasa, cip komunikasi yang disepadukan di dalam siling mentol pintar RGBW kehilangan kuasa serta-merta dan terpaksa di luar talian. Ini menyebabkan Apl mudah alih atau pembantu suara hilang kawalan sepenuhnya, malah boleh menyebabkan topologi rangkaian rangkaian wayarles seluruh rumah runtuh secara berterusan.

Penyelesaian Muktamad: Penyahgandingan Perisian

Dayakan paksa "Mod Terpisah" dalam bahagian belakang peranti. Geganti fizikal yang mengawal voltan tinggi di dalam suis dikunci secara kekal dalam keadaan pengaliran "tertutup", memastikan bekalan kuasa tidak pernah dipotong. Tindakan butang fizikal ditukar kepada arahan digital tulen yang dihantar ke otak sistem. Penyelesaian "sentiasa hidup" ini memerlukan label amaran yang sangat kelihatan di kotak pengedaran untuk mengelakkan kejutan elektrik yang tidak disengajakan semasa penggantian mentol.

Soalan Lazim

S1: Bolehkah wayar isyarat voltan rendah dan talian kuasa voltan tinggi berkongsi saluran yang sama?

A: sama sekali tidak. Medan magnet berselang-seli dan lonjakan sementara bagi voltan tinggi menyebabkan gangguan elektromagnet (EMI) yang teruk, membawa terus kepada kehilangan paket data atau kegagalan kawalan dalam rangkaian voltan rendah. Piawaian antarabangsa mewajibkan kelegaan selari minimum 30 cm (12 inci); jika lintasan tidak dapat dielakkan, mereka mesti menyeberang secara berserenjang pada sudut 90 darjah.

S2: Mengapakah lampu bawah LED pintar berkelip samar-samar walaupun selepas dimatikan?

A: Ini biasanya disebabkan oleh suis pintar "tiada neutral" yang terjejas. Dalam keadaan mati, mereka menggunakan litar pintasan untuk menarik arus kecil melalui mentol untuk mendapatkan kuasa. Caj terkumpul dalam kapasitor LED ke ambang pengaliran, memancarkan cahaya, dan kemudian padam, berulang untuk membentuk fenomena kelipan atau "cahaya hantu".

S3: Apakah bahaya keselamatan terbesar apabila membeli rentas sempadan atau menggunakan modul geganti murah?

A: Gagal mendapatkan pensijilan keselamatan berkanun tempatan (seperti IEC/CE, UL, CCC) atau gagal memadankan tolok wayar dengan penarafan arus nominal. Jika modul arus kecil disambungkan kepada beban kuasa tinggi, sesentuh akan memanaskan dan teroksida dengan cepat, mempercepatkan penuaan terma dan pemecahan bahan penebat, akhirnya menyebabkan peralatan terbakar atau bahkan kebakaran.
