Cara Memilih Kabel VFD Optimum untuk Motor Industri

Dalam sistem perindustrian moden, sambungan antara Pemacu Frekuensi Berubah (VFD) dan motor elektrik mewakili salah satu persekitaran yang paling agresif secara elektrik. Frekuensi pensuisan tinggi, lonjakan voltan dan gangguan elektromagnet (EMI) memberikan tekanan yang melampau pada kabel.

Memilih kabel yang tidak sesuai bukan sekadar kecacatan reka bentuk kecil—ia boleh mengakibatkan:

• Kegagalan penebat motor pramatang
• Kerosakan galas yang disebabkan oleh arus sesat
• Peningkatan gangguan elektromagnet (EMI)
• Masa henti dan kos penyelenggaraan yang tidak dirancang

Oleh itu, kabel VFD yang direka bentuk dengan betul adalah penting untuk kebolehpercayaan sistem, keselamatan dan prestasi jangka panjang.

1. Memahami Persekitaran Operasi VFD

Tidak seperti bekalan kuasa tradisional, VFD menggunakan Pulse Width Modulation (PWM) untuk mengawal kelajuan motor. Ini mencipta bentuk gelombang bukan sinusoidal dengan:

• dv/dt tinggi (kadar perubahan voltan)
• Voltan lampau gelombang pantulan (terutamanya dalam larian kabel yang panjang)
• Voltan mod biasa dan arus edaran

Mengapa Kabel Standard Gagal

Kabel tujuan am seperti THHN atau wayar asas berpenebat PVC tidak direka bentuk untuk keadaan ini. Lama kelamaan, mereka mungkin mengalami:

• Kemerosotan penebat akibat pelepasan korona
• Pembentukan haba yang berlebihan
• Kebocoran EMI menjejaskan instrumentasi berdekatan

Keputusan: Mengurangkan hayat motor dan prestasi sistem yang tidak stabil.

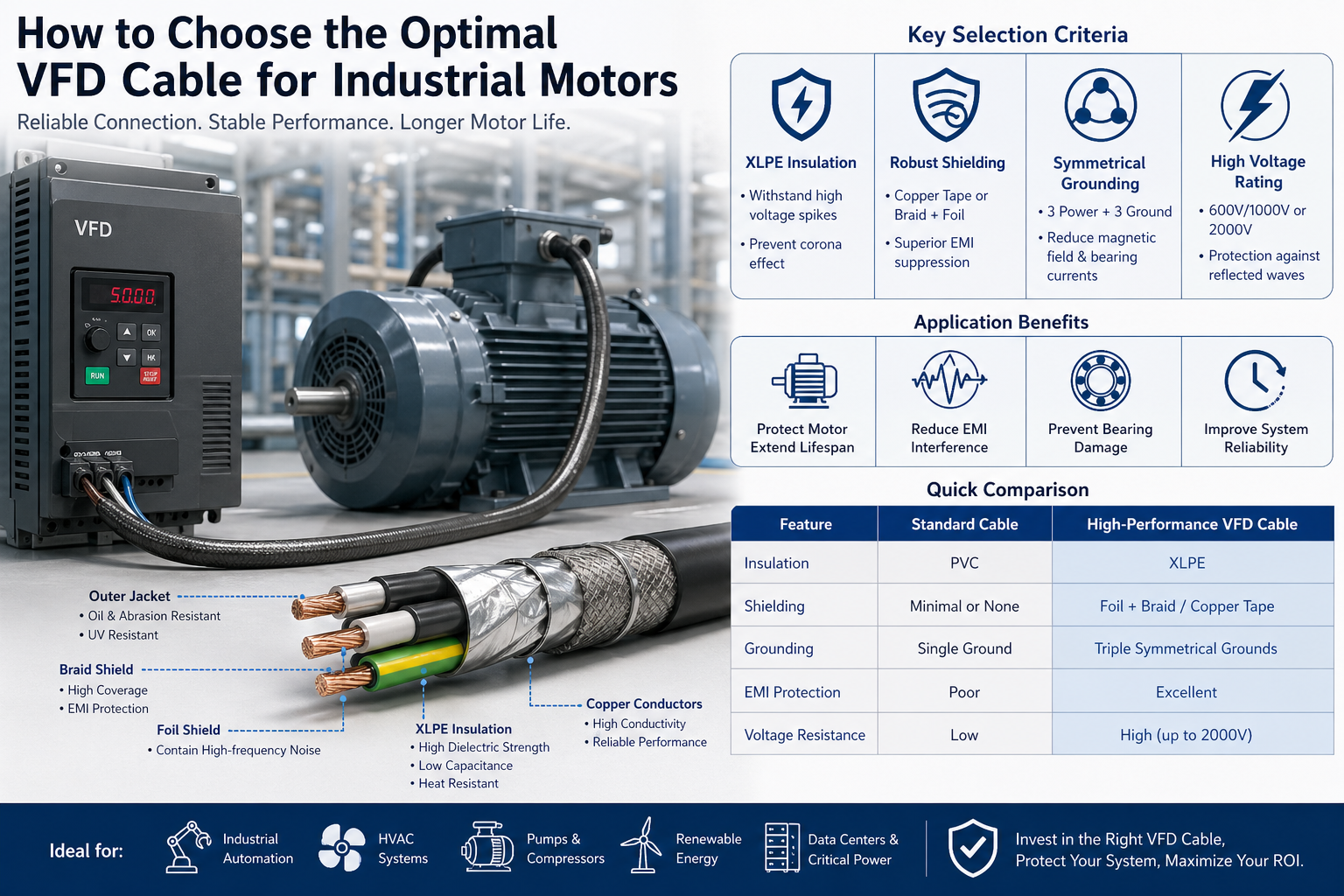

2. Kriteria Pemilihan Utama untuk Kabel VFD

A. Jenis Penebat: XLPE untuk Kestabilan Frekuensi Tinggi

Sistem penebat adalah barisan pertama pertahanan terhadap tekanan elektrik.

Disyorkan: Polietilena Bersilang (XLPE)

Kelebihan Teknikal:

• Kekuatan dielektrik yang tinggi untuk menahan pancang voltan
• Kehilangan dielektrik dan kapasiti yang rendah
• Penarafan haba yang unggul (biasanya 90°C–125°C)
• Rintangan kuat terhadap pelepasan korona

Berbanding PVC, XLPE meningkatkan jangka hayat penebat dengan ketara dalam persekitaran frekuensi tinggi.

B. Perisai Lanjutan untuk Kawalan EMI

Penindasan EMI ialah salah satu keperluan paling kritikal dalam aplikasi VFD.

Tanpa perisai yang betul, bunyi elektromagnet boleh:

• Mengganggu PLC, penderia dan sistem komunikasi
• Menyebabkan isyarat palsu dan ralat operasi
• Meningkatkan risiko pematuhan dalam persekitaran terkawal

Struktur Perisai yang Disyorkan:

• Perisai Pita Tembaga

• Sangat baik untuk mengandungi bunyi frekuensi tinggi
• Menyediakan laluan pembumian impedans rendah
  • Perisai Jalinan Kerajang
• Liputan ≥85%
• Menggabungkan fleksibiliti dengan keberkesanan perisai yang tinggi

Fungsi Utama:

Perisai yang direka dengan baik memastikannya arus mod biasa kembali melalui kabel , daripada merosakkan galas motor.

C. Reka Bentuk Pembumian Simetri

Geometri kabel secara langsung memberi kesan kepada prestasi elektrik.

Konfigurasi Amalan Terbaik:

• konduktor 3 fasa
• 3 konduktor tanah berkedudukan simetri

Faedah Prestasi:

• Mengurangkan pelepasan medan elektromagnet
• Mengimbangi pengagihan arus tanah
• Meminimumkan voltan aci dan arus galas

Reka bentuk ini amat penting dalam motor kuasa kuda sederhana dan tinggi .

D. Penarafan Voltan dan Perlindungan Gelombang Terpantul

Disebabkan oleh fenomena gelombang yang dipantulkan, puncak voltan pada terminal motor boleh dicapai 2–3 kali voltan nominal .

Penilaian Disyorkan:

• 600V / 1000V untuk sistem perindustrian standard
• 2000V untuk:

• Kabel panjang berjalan
• Pemacu frekuensi pensuisan tinggi
• Aplikasi kritikal

Wawasan Kejuruteraan:
Sistem penebat berkadar voltan yang lebih tinggi memberikan margin keselamatan yang mengurangkan risiko kegagalan dengan ketara.

3. Pertimbangan Saiz dan Pemasangan Kabel

Ampacity dan Pengurusan Terma

Saiz konduktor yang betul mesti mengambil kira:

• Amp Beban Penuh Motor (FLA)
• Suhu persekitaran
• Kaedah pemasangan (dulang, saluran, udara terbuka)
• Pengumpulan kabel dan faktor derating

Saiz yang tidak betul boleh menyebabkan terlalu panas dan jangka hayat kabel berkurangan.

Fleksibiliti dan Prestasi Mekanikal

Dalam persekitaran dinamik, seperti:

• Robotik
• Barisan pengeluaran automatik
• Jentera bergerak

Gunakan kabel VFD fleksibel tinggi direka untuk gerakan berterusan dan kitaran lentur.

Rintangan Alam Sekitar

Persekitaran industri boleh menjadi keras dan tidak dapat diramalkan.

Bahan Jaket yang Disyorkan:

• TPE (Elastomer Termoplastik):

• Rintangan minyak, lelasan dan bahan kimia yang sangat baik
• Sesuai untuk persekitaran industri dan keras
  • PVC khusus:
• Kos efektif
• Sesuai untuk aplikasi industri am

Faktor Perlindungan Tambahan:

• Rintangan UV (pemasangan luaran)
• Perlindungan kelembapan dan kemasukan air
• Rintangan kepada penyejuk dan bahan kimia industri

4. Pematuhan dan Piawaian (Kritis untuk Projek Global)

Apabila memilih kabel VFD untuk projek antarabangsa, pematuhan adalah penting.

Piawaian Biasa untuk Dipertimbangkan:

• UL (Amerika Utara)
• Piawaian IEC / EN (Eropah)
• RoHS dan REACH (pematuhan alam sekitar)

Memilih kabel yang mematuhi memastikan:

• Kelulusan projek yang lebih mudah
• Mengurangkan risiko undang-undang dan operasi
• Keserasian dengan pasaran global

5. Perbandingan Pantas: Kabel Standard vs Kabel VFD

Ciri	Kabel Standard	Kabel VFD Berprestasi Tinggi
Penebat	PVC	XLPE
Perisai	Minimum / Tiada	Jalinan Kerajang / Pita Tembaga
Pembumian	Bujang	Berbilang Tanah Simetri
Kawalan EMI	miskin	Cemerlang
Rintangan Voltan	rendah	Tinggi (sehingga 2000V)

6. Senario Aplikasi

Kabel VFD berprestasi tinggi digunakan secara meluas dalam:

• Sistem automasi industri
• Sistem HVAC dengan pemacu kelajuan berubah-ubah
• Sistem pam dan pemampat
• Pusat data dan sistem kuasa kritikal
• Sistem tenaga boleh diperbaharui (angin, solar)

Setiap persekitaran ini memerlukan penghantaran kuasa yang stabil, bunyi rendah dan kebolehpercayaan tinggi .

7. Kesimpulan: Pelaburan Strategik, Bukan Sekadar Komponen

Memilih kabel VFD yang betul bukan sekadar keputusan spesifikasi teknikal—ia adalah pelaburan jangka panjang dalam kebolehpercayaan sistem.

Walaupun kabel VFD berprestasi tinggi mungkin mempunyai kos permulaan yang lebih tinggi, ia menyampaikan:

• Mengurangkan penyelenggaraan dan masa henti
• Jangka hayat motor dan peralatan lanjutan
• Keserasian elektromagnet (EMC) yang lebih baik
• Jumlah kos pemilikan (TCO) yang lebih rendah

Wawasan Akhir:
Kabel VFD yang dipilih dengan baik bertindak sebagai penghalang pelindung antara pemacu dan motor anda, memastikan operasi yang cekap, stabil dan bebas gangguan merentas keseluruhan kitaran hayat sistem.
