Bawa pulang utama: Konduktor kelas 5, yang ditakrifkan oleh IEC 60228, ialah konduktor fleksibel terkandas halus yang digunakan dalam petunjuk sambungan, panel kawalan dan aplikasi industri. Panduan ini merangkumi spesifikasi teknikal, perbandingan dengan Kelas 2, dan cara memilih konduktor yang sesuai untuk projek anda.

Dalam dunia kejuruteraan elektrik dan pembuatan kabel, "fleksibiliti" bukan sekadar sifat fizikal — ia adalah kategori teknikal yang ditakrifkan dengan ketat. Jika anda pernah mengendalikan kabel kuasa yang kaku berbanding wayar kawalan yang lentur dan mudah dibengkokkan, anda telah mengalami perbezaan antara kelas konduktor secara langsung.

Kebanyakan spesifikasi ini dikawal oleh piawaian antarabangsa IEC 60228 . Panduan ini menyelami dengan mendalam Konduktor kelas 5 — piawaian industri untuk aplikasi fleksibel — meliputi keperluan pembinaan, had elektrik dan kes penggunaan dunia sebenar.

Memahami Rangka Kerja Pengelasan Konduktor IEC 60228

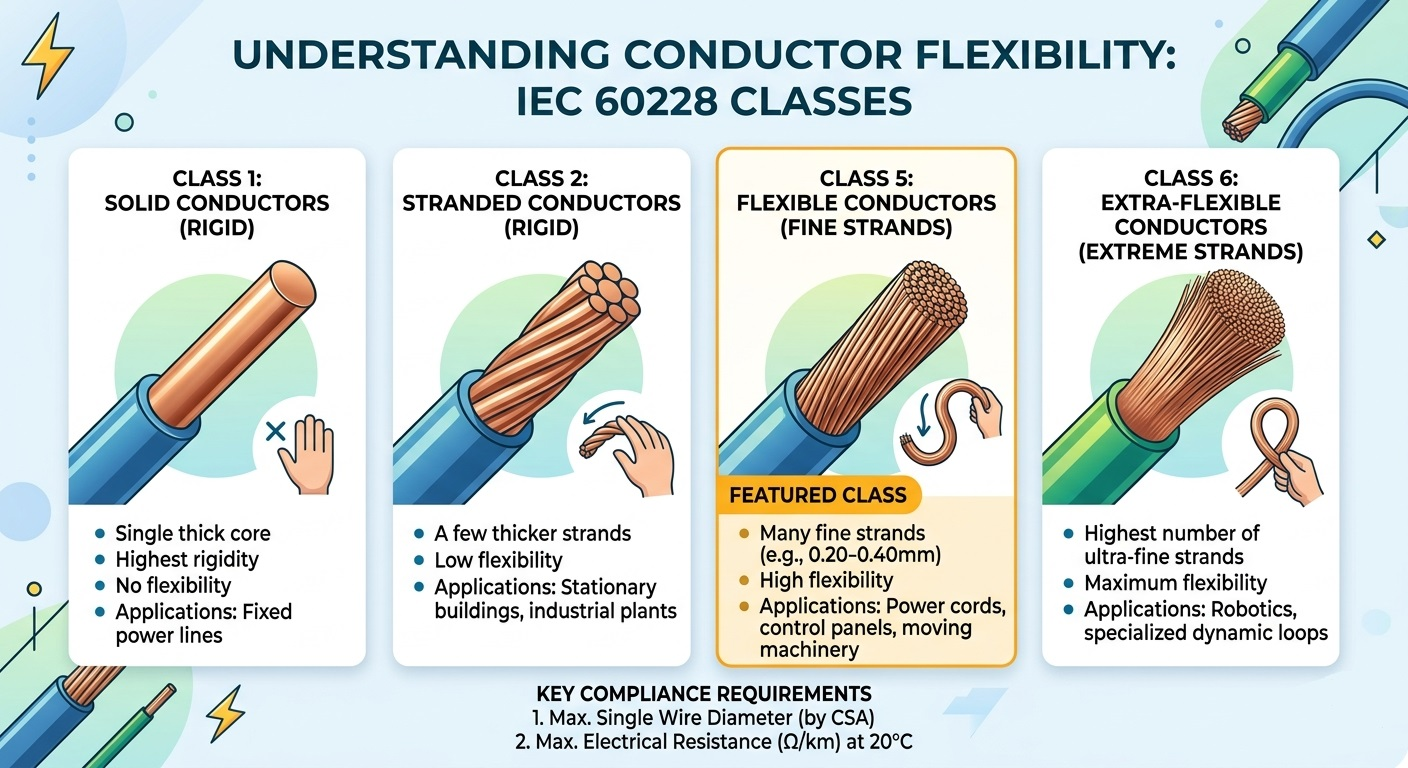

IEC 60228 (dan setara dengan British BS EN 60228) mengelaskan konduktor kepada empat kelas utama berdasarkan pembinaan dan fleksibiliti. Memahami kedudukan Kelas 5 dalam hierarki ini adalah penting untuk pemilihan produk yang betul:

Apa yang Menjadikan Konduktor "Kelas 5"? Spesifikasi Teknikal

Konduktor Kelas 5 terdiri daripada berbilang wayar kuprum halus yang diikat bersama untuk mencapai fleksibiliti. Bertentangan dengan andaian biasa, IEC 60228 tidak bukan dengan ketat menetapkan jumlah bilangan helai. Sebaliknya, standard mewajibkan pematuhan dengan dua metrik utama:

1. Diameter Maksimum Wayar Individu

Untuk memastikan konduktor kekal benar-benar fleksibel, IEC 60228 menetapkan had atas yang ketat pada diameter setiap helai individu. Helai yang lebih nipis dibengkokkan dengan lebih mudah, mengurangkan keletihan logam pada kitaran lenturan yang berulang. Contoh perwakilan dari standard termasuk:

• Konduktor 75 mm² → diameter wayar individu maksimum: 0.21 mm
• Konduktor 5 mm² → diameter wayar individu maksimum: 0.26 mm
• Konduktor 10 mm² → diameter wayar individu maksimum: 0.41 mm
• Konduktor 35 mm² → diameter wayar individu maksimum: 0.41 mm

2. Rintangan Elektrik Maksimum pada 20°C

Rintangan elektrik adalah kriteria prestasi yang menentukan. Jumlah rintangan konduktor Kelas 5 yang lengkap tidak boleh melebihi nilai yang dinyatakan dalam jadual rintangan IEC 60228, diukur pada 20°C. Peraturan ini membenarkan fleksibiliti reka bentuk pengeluar: jika pengeluar menggunakan wayar 0.20 mm dan bukannya maksimum 0.21 mm, itu boleh diterima — dengan syarat konduktor siap masih memenuhi had rintangan.

Pendekatan dua parameter ini (rintangan diameter wayar) memastikan konduktor Kelas 5 adalah fleksibel dari segi fizikal dan cekap elektrik, tanpa terlalu menentukan proses pembuatan.

Konduktor Kelas 5 lwn Kelas 2: Perbezaan Teras

Jurutera elektrik sering menghadapi pilihan antara konduktor Kelas 2 dan Kelas 5. Keputusan bergantung pada sama ada kabel akan berada dalam pemasangan tetap atau aplikasi mudah alih/fleksibel. Berikut adalah perbandingan langsung:

Aplikasi Utama IEC 60228 Kelas 5 Konduktor

Oleh kerana konduktor Kelas 5 boleh menahan getaran sederhana dan lenturan berulang tanpa patah, konduktor tersebut ditentukan dalam pelbagai industri:

• Kord Fleksibel & Plumbum Sambungan: Perkakas rumah tangga, alatan kuasa dan peralatan mudah alih yang kabel mesti digulung, tidak bergelung dan diletakkan semula dengan kerap.
• Panel Kawalan Perindustrian: Penghalaan yang ketat di sekitar sudut dan melalui saluran kabel memerlukan jejari selekoh yang boleh dicapai hanya dengan konduktor terkandas halus.
• Abah-abah Pendawaian Automotif: Getaran enjin berterusan dan kitaran suhu memerlukan konduktor yang menahan keletihan logam sepanjang hayat perkhidmatan kenderaan.
• Pemasangan Marin & Luar Pesisir: Pergerakan berterusan daripada ombak, digabungkan dengan ruang terkurung, menjadikan Kelas 5 pilihan pilihan untuk pengagihan kuasa atas kapal.
• Robotik & Automasi: Lengan robot artikulasi memerlukan kabel yang melentur ribuan kali sehari tanpa kegagalan — Kelas 5 memenuhi cabaran ini untuk aplikasi fleksibel sederhana (Kelas 6 untuk fleksibel tinggi).

Mengapa Menentukan IEC 60228 Kelas 5 Penting untuk Projek Anda

Memilih kabel yang dipasarkan sebagai "fleksibel" tanpa merujuk standard yang diiktiraf seperti IEC 60228 Kelas 5 memperkenalkan risiko yang ketara. Pematuhan piawaian ini menyediakan tiga jaminan konkrit:

• Keselamatan: Had rintangan memastikan konduktor tidak terlalu panas di bawah arus terkadar, menghalang degradasi penebat dan potensi bahaya kebakaran.
• Keserasian: Diameter wayar maksimum standard memastikan konduktor sesuai dengan betul ke dalam lug standard, ferrules dan blok terminal tanpa memerlukan pengubahsuaian.
• Ketahanan: Terdampar halus menghalang keletihan logam semasa lenturan berulang, memanjangkan hayat perkhidmatan kabel dengan ketara berbanding alternatif yang tidak patuh.

Apabila mendapatkan sumber kabel di peringkat antarabangsa, pensijilan IEC 60228 turut memudahkan kelulusan kawal selia, kerana piawaian itu diterima pakai atau diiktiraf di EU (BS EN 60228), Australia (AS/NZS 1125), dan banyak pasaran lain.

Soalan Lazim Mengenai Konduktor Kelas 5

Adakah Kelas 5 sama dengan kabel fleksibel?

Tidak betul-betul. "Kabel fleksibel" ialah istilah komersial yang luas. Kelas 5 ialah klasifikasi konduktor IEC 60228 khusus dengan keperluan teknikal yang boleh diukur. Kabel boleh dipasarkan sebagai fleksibel tanpa memenuhi spesifikasi Kelas 5.

Bolehkah konduktor Kelas 5 digunakan di luar rumah?

Kelas 5 merujuk kepada pembinaan konduktor sahaja, bukan keseluruhan penarafan kabel. Sama ada kabel sesuai untuk kegunaan luar bergantung pada bahan penebat dan jaket (cth. PVC tahan UV, XLPE). Sentiasa periksa spesifikasi kabel yang lengkap, bukan hanya kelas konduktor.

Apakah perbezaan antara Kelas 5 dan Kelas 6?

Kedua-duanya adalah kelas konduktor yang fleksibel. Kelas 6 menggunakan helai yang lebih halus, menghasilkan fleksibiliti yang lebih besar dan jejari selekoh minimum yang lebih ketat. Kelas 6 ditentukan untuk aplikasi yang sangat dinamik seperti lenturan berterusan dalam rantai seret, manakala Kelas 5 meliputi senario lentur sederhana.

Perlukan Bantuan Memilih Konduktor yang Tepat untuk Permohonan Anda?

Pasukan kejuruteraan kami pakar dalam konduktor dan kabel yang mematuhi IEC 60228 untuk aplikasi industri, marin, automotif dan komersil. Sama ada projek anda melibatkan persekitaran getaran tinggi atau pemasangan tetap standard, kami menyediakan spesifikasi teknikal terperinci dan sebut harga kompetitif.

Hubungi kami hari ini untuk membincangkan keperluan projek anda.
