Kabel Suria H1Z2Z2-K lwn PV1-F: Panduan Perbandingan Teknikal dan Aplikasi

Dalam sistem fotovoltaik (PV), DC kabel memainkan peranan penting dalam keselamatan sistem, kecekapan, dan kebolehpercayaan jangka panjang. Oleh itu, memilih kabel solar yang betul bukan sahaja pilihan reka bentuk tetapi juga keputusan pematuhan dan pengurusan risiko. Artikel ini menyediakan perbandingan teknikal antara kabel solar H1Z2Z2‑K moden dan jenis PV1‑F terdahulu yang telah digunakan secara meluas dalam pemasangan PV.

Ringkasan Eksekutif

Kabel solar H1Z2Z2‑K direka mengikut piawaian Eropah EN 50618 dan juga diselaraskan secara teknikal dengan IEC 62930. Ia dibangunkan untuk menyokong sistem fotovoltaik moden, terutamanya pemasangan 1500 V DC. Kabel PV1‑F biasanya dihasilkan mengikut keperluan pensijilan TÜV 2 PfG 1169/08.2007 dan pada asalnya direka untuk sistem fotovoltaik 1000 V DC yang lebih awal.

Memandangkan loji suria telah bergerak ke arah seni bina voltan yang lebih tinggi untuk mengurangkan kos Imbangan Sistem (BOS), H1Z2Z2‑K telah menjadi penyelesaian pilihan untuk pemasangan baharu.

Perbezaan Teknikal Utama

1. Penilaian Voltan

Loji fotovoltaik skala utiliti semakin dibina menggunakan sistem DC 1500 V kerana rentetan voltan yang lebih tinggi mengurangkan tahap semasa dan oleh itu mengurangkan penggunaan tembaga, kos pemasangan dan kehilangan kuasa.

Kabel H1Z2Z2‑K biasanya dinilai untuk sistem fotovoltaik DC 1.5 kV (dengan voltan reka bentuk sistem selalunya membenarkan sehingga lebih kurang 1.8 kV di bawah keadaan ujian tertentu bergantung pada spesifikasi pengeluar). Ini menjadikannya sesuai untuk pemasangan solar voltan tinggi moden.

Kabel PV1‑F biasanya direka untuk sistem fotovoltaik sehingga 1000 V DC dan oleh itu mungkin tidak memenuhi keperluan reka bentuk sistem 1500 V yang lebih baharu.

2. Bahan Penebat dan Sarung

Kedua-dua jenis kabel biasanya menggunakan bahan penebat poliolefin bersilang (sering disingkat sebagai XLPO atau XLPE). Dalam kebanyakan reka bentuk moden, bahan ini bebas halogen dan asap rendah (LSZH), memberikan keselamatan kebakaran dan prestasi alam sekitar yang lebih baik.

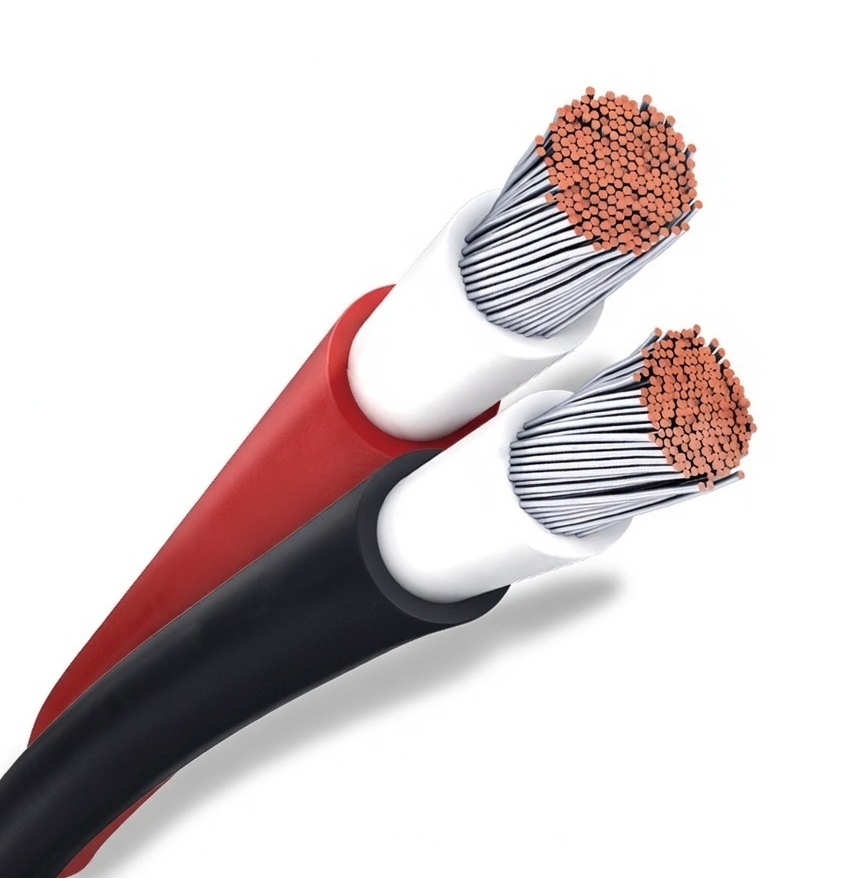

Kabel H1Z2Z2‑K biasanya mempunyai penebat bersilang dua lapisan dan sarung yang dioptimumkan khusus untuk pendedahan UV jangka panjang, rintangan ozon dan persekitaran luar yang keras.

3. Rintangan Air dan Perlindungan Alam Sekitar

Kabel H1Z2Z2‑K direka bentuk dengan tahap rintangan alam sekitar yang tinggi, termasuk perlindungan yang kuat terhadap kelembapan, sinaran UV, ozon dan luluhawa. Sesetengah pengeluar mengelaskan kabel ini mengikut tahap rintangan air tinggi yang ditakrifkan dalam piawaian pemasangan (seperti AD7 atau AD8 bergantung pada keadaan ujian dan dokumentasi pengilang).

Dari segi praktikal, ini bermakna kabel boleh bertolak ansur dengan persekitaran yang sangat basah seperti loji suria terapung atau pemasangan yang terdedah kepada hujan yang kerap. Walau bagaimanapun, prestasi rendaman kekal hendaklah sentiasa disahkan melalui garis panduan pensijilan dan pemasangan pengilang tertentu.

Kabel PV1‑F juga memberikan ketahanan luar yang baik tetapi biasanya mempunyai margin prestasi yang lebih rendah dalam persekitaran yang sangat basah atau memerlukan mekanikal.

4. Kekuatan Mekanikal dan Pemasangan

Kabel H1Z2Z2‑K direka bentuk dengan keteguhan sarung yang dipertingkatkan dan ketahanan mekanikal berbanding PV1‑F. Ini menjadikan mereka lebih sesuai untuk persekitaran pemasangan yang menuntut.

Walaupun konduit pelindung atau dulang kabel masih disyorkan sebagai amalan terbaik, kabel H1Z2Z2‑K boleh dipasang dalam keadaan luar yang terkubur langsung atau keras apabila perlindungan mekanikal yang sesuai dan peraturan elektrik tempatan dipatuhi.

Kabel PV1‑F biasanya memerlukan keadaan pemasangan yang lebih terkawal dan kurang biasa digunakan dalam susun atur yang menuntut secara mekanikal.

5. Prestasi Suhu dan Hayat Perkhidmatan

Julat suhu operasi biasa untuk kabel solar moden adalah lebih kurang -40°C hingga 90°C dalam keadaan operasi biasa, dengan toleransi suhu jangka pendek yang lebih tinggi bergantung pada reka bentuk konduktor dan penebat.

Kabel solar yang direka di bawah piawaian EN 50618 biasanya direka bentuk untuk hayat perkhidmatan lebih kurang 25 tahun di bawah keadaan pemasangan dan operasi yang betul, yang sejajar dengan jangka hayat modul fotovoltaik.

Kesimpulan

Kabel PV1‑F memainkan peranan penting dalam penggunaan fotovoltaik awal dan kekal hadir dalam banyak sistem warisan. Walau bagaimanapun, kabel H1Z2Z2‑K telah menjadi penyelesaian pilihan untuk pemasangan PV moden kerana keupayaan voltannya yang lebih tinggi, rintangan alam sekitar yang lebih baik dan prestasi mekanikal yang lebih kukuh.

Untuk pengedar, kontraktor EPC dan pemaju solar, menyatakan kabel H1Z2Z2‑K membantu memastikan keserasian dengan reka bentuk sistem fotovoltaik semasa dan kebolehpercayaan projek jangka panjang.
