Logik Penamaan Kabel: Analisis Perbezaan Serantau Global dan Penyahkodan Sistem Pengenalan Aliran Perdana

Semasa memilih atau mereka bentuk kabel, pernahkah anda berasa keliru dengan gabungan huruf seperti "YJV," "NA2XY" dan "THHN"? Kod ini bukan rawak; ia adalah teras "kad pengenalan teknikal" yang merangkumi bahan konduktor, struktur penebat, prestasi sarung, dan juga senario aplikasi. Di peringkat global, disebabkan perbezaan tradisi teknologi, sistem standard dan keperluan kejuruteraan, pelbagai peraturan penamaan unik telah muncul. Memahami "dialek teknikal" ini adalah penting untuk memastikan pemilihan kabel yang tepat dan mencapai penjajaran teknikal antarabangsa dalam projek kejuruteraan.

1. Sistem Penamaan Arus Perdana Antarabangsa: "Bahasa Teknikal" Berasaskan Senario dan Profesional

1.1 Sistem Cina (GB Standard): Hierarki Tegar "Kaedah Logik Kejuruteraan"

Model kabel Cina dengan tegas mengikut peraturan pengekodan hierarki "konduktor—penebat—sarung dalam—perisai—sarung luar", yang jelas secara logik, mudah untuk ditafsirkan dengan cepat dan disesuaikan dengan sempurna kepada grid kuasa dan projek pembinaan berskala besar.

Contoh Penyahkodan Biasa: YJV22-0.6/1kV

• YJ: Penebat polietilena berkait silang (XLPE) (Y mewakili XLPE, J sering dikaitkan dengan bahan penebat)
• V: Sarung polivinil klorida (PVC).
• 22: "2" pertama menunjukkan perisai pita keluli berganda, "2" kedua menunjukkan sarung luar PVC
• Konduktor kuprum biasanya ditinggalkan, manakala konduktor aluminium ditandakan dengan "L" (cth., YJLV22)

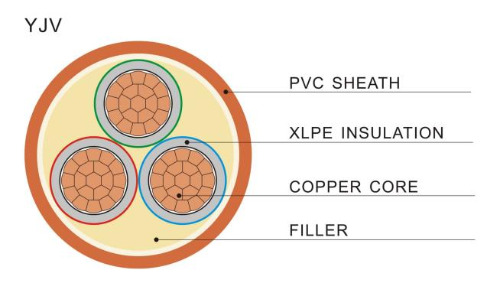

Imej di atas jelas menunjukkan struktur keratan rentas tipikal kabel siri YJV: konduktor tembaga, penebat XLPE, pengisi, sarung PVC dan lapisan perisai.

1.2 Sistem Eropah (IEC/VDE): "Kaedah Singkatan Bahan" Ringkas dan Cekap

Negara-negara Eropah lebih suka menggunakan singkatan langsung bahan teras, dengan kod ringkas, dan menekankan penyepaduan yang lancar dengan peraturan CPR EU.

Contoh Penyahkodan Biasa: NA2XY

• N: Kabel yang mematuhi piawaian (Norma)
• A: konduktor aluminium
• 2X: Penebat polietilena berkait silang (XLPE) (2X ialah pengecam khusus untuk XLPE)
• Y: Sarung polivinil klorida (PVC) Satu lagi contoh biasa ialah "H07V-K": H mewakili piawaian yang diselaraskan, 07 ialah penarafan voltan 450/750V, V ialah penebat PVC, dan K adalah untuk penetapan konduktor fleksibel.

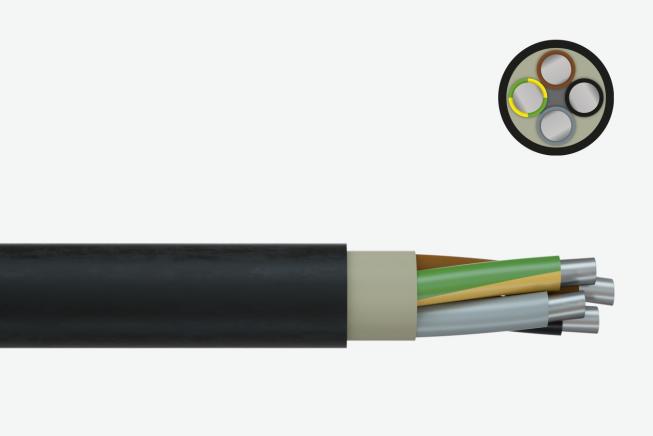

Imej di atas menunjukkan keratan rentas dan gambar rajah struktur kabel NA2XY, gabungan klasik sarung PVC penebat XLPE teras aluminium.

1.3 Sistem AS (UL/NEC): "Kaedah Pensijilan Fungsian" Berfokuskan Prestasi

Penamaan AS lebih seperti "label prestasi keselamatan," secara langsung mencerminkan penunjuk utama seperti rintangan haba dan rintangan api, memenuhi peraturan NEC yang ketat dan sistem liabiliti insurans.

Contoh Penyahkodan Biasa: THHN

• T: Penebat termoplastik (biasanya berasaskan PVC)
• HH: Kedudukan rintangan haba tinggi (90℃)
• N: Sarung nilon

Selain itu, penarafan rintangan kebakaran (seperti CM, CMR, CMP) juga ditunjukkan, menekankan akses pasaran dan keselamatan kebakaran.

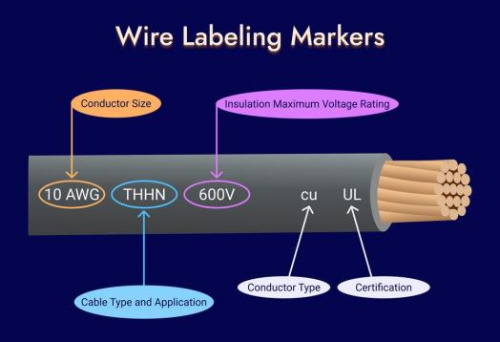

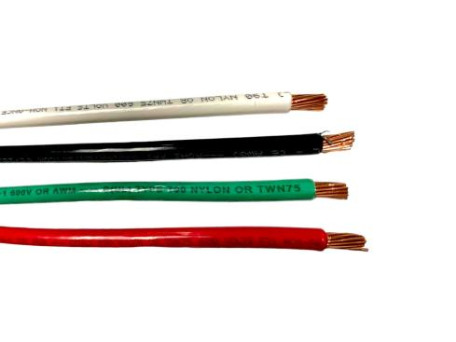

Imej di atas menunjukkan kaedah penandaan biasa dan pengekodan warna wayar THHN, yang memudahkan pengecaman pantas di tapak.

1.4 Timur Tengah dan Asia Tenggara: Bidang Amalan "Aplikasi Hibrid" Piawaian Antarabangsa

Projek di Timur Tengah (seperti Arab Saudi dan Iraq) sering memerlukan pematuhan dwi IEC dan BS/VDE, dan mempunyai keperluan ketat tambahan untuk kalis api dan rintangan suhu tinggi; Asia Tenggara (seperti Singapura dan Vietnam) menggunakan IEC sebagai pelan tindakan (CP5, TCVN, dsb.), dan projek mewah selalunya secara langsung menentukan IEC/BS, terutamanya menekankan ciri asap rendah dan bebas halogen LSZH.

2. Perbezaan Asas: Penyesuaian Tepat kepada Senario dan Piawaian Serantau

Sistem Cina: Menyajikan irama kejuruteraan "pemerolehan piawai reka bentuk pantas", dengan tahap hierarki yang jelas dan pengurusan kelompok yang mudah.

• Sistem Eropah: Berakar umbi dalam penjajaran pasaran dan kawal selia yang bersatu, mengejar pengekodan minimalis.
• Sistem AS: Berasal daripada insurans komersial dan budaya undang-undang, menekankan "prestasi yang boleh diperakui."
• Timur Tengah/Asia Tenggara: Bidang penumpuan standard di bawah model EPC (Kejuruteraan, Perolehan dan Pembinaan) antarabangsa, yang memerlukan produk "berbilang standard."

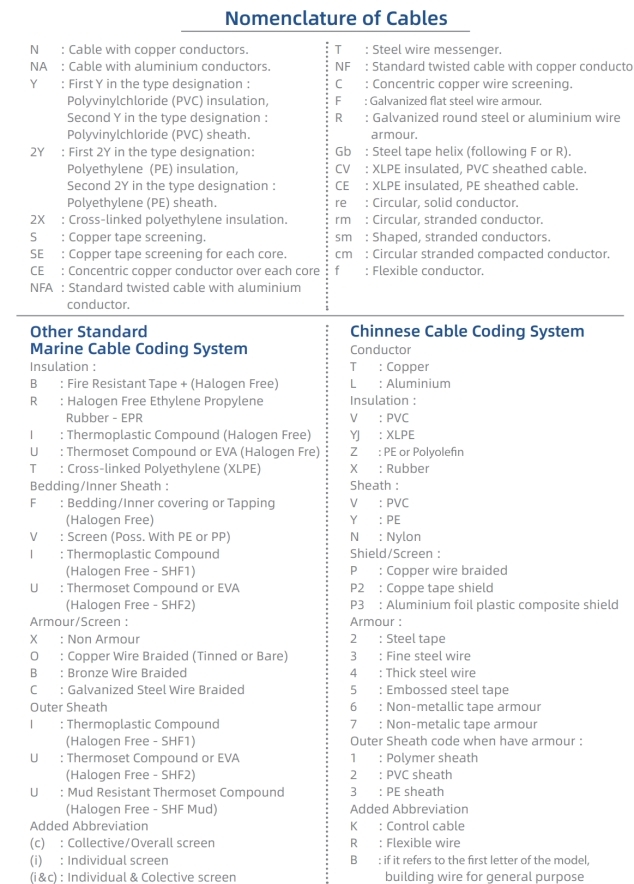

Jadual Rujukan Pantas Pengekodan Kabel Am:

3. Elakkan Kesilapan dalam Pemilihan Kabel: Kabel Huapu Menyediakan Padanan Tepat

Memahami konvensyen penamaan hanyalah langkah pertama. Lebih penting lagi, ini mengenai pemadanan kabel dengan voltan projek anda, persekitaran pemasangan, keperluan keselamatan kebakaran, belanjawan dan faktor lain. Kami mengesyorkan untuk mengutamakan produk yang telah lulus ujian jenis lengkap dan pensijilan pihak ketiga.

Kami meliputi rangkaian penuh kabel, termasuk wayar kosong, kabel kuasa , kabel kawalan dan kabel khusus. Sama ada kabel kuasa siri YJV, kabel kawalan KVV, kabel bebas halogen asap rendah WDZ-YJY, kabel kalis api ZR-YJV atau produk tersuai yang disesuaikan dengan bentuk konduktor yang berbeza (bulat, berbentuk kipas, beralun), kami boleh memadankan dengan tepat keperluan pelbagai senario, industri dan seperti pembinaan.

Tiada lagi kebimbangan tentang pemilihan kabel untuk projek anda! Huapu Cables membantu anda mencari padanan yang sempurna! Klik pautan di bawah untuk mendapatkan penyelesaian pemilihan tersuai dan biarkan kabel profesional melindungi projek anda.
