Spesifikasi Teknikal: Borang Konduktor Kabel Kuasa - Panduan Komprehensif untuk Konduktor Bulat, Padat (Sektor) dan Berprofil (Trapezoid)

Dalam kejuruteraan kuasa dan pemilihan kabel, bentuk konduktor adalah faktor kritikal yang mempengaruhi prestasi kabel, dimensi struktur dan kos projek. Struktur konduktor yang berbeza mempamerkan variasi ketara dalam faktor pengisian, diameter luar, penggunaan bahan, dan kaedah pemasangan.

Bentuk konduktor biasa dalam kejuruteraan semasa termasuk Konduktor Bulat , Dipadatkan (Sektor / jubin -berbentuk ) Konduktor , dan Konduktor Berprofil (Trapezoid). . Dokumen ini secara sistematik menganalisis struktur ini untuk menyediakan rujukan yang jelas untuk pereka bentuk dan kakitangan perolehan.

saya. Mengapa Membezakan Borang Konduktor?

Walaupun konduktor mesti memenuhi keperluan luas keratan rentas dan rintangan, kejuruteraan praktikal memerlukan lebih banyak:

• Jurang Struktur : Dalam kabel berbilang teras, jurang antara konduktor menjejaskan struktur keseluruhan.
• Diameter Luar : Struktur konduktor secara langsung memberi kesan kepada diameter keseluruhan kabel.
• Kecekapan Pemasangan : Diameter luar menentukan ruang peletakan yang diperlukan, saiz konduit, dan kesukaran pembinaan.
• Pengoptimuman Reka Bentuk : Memilih bentuk yang betul ialah kaedah utama untuk mengoptimumkan reka bentuk struktur kabel.
• Kecekapan Bahan : Untuk keratan rentas sederhana hingga besar, bentuk konduktor selalunya lebih penting daripada sekadar menambah bahan.

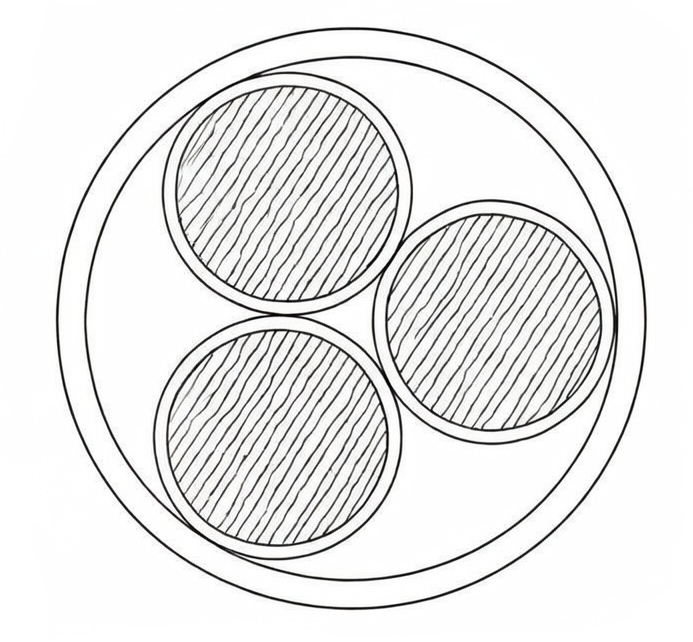

II. Konduktor Bulat

1. Pembinaan:

Bentuk yang paling biasa, yang terdiri daripada wayar tembaga bulat atau aluminium terkandas, tersedia dalam struktur bulat terdampar atau padat standard.

2. Kelebihan :

• Proses pembuatan matang dengan sejarah aplikasi terpanjang.
• Fleksibiliti yang sangat baik, memudahkan lenturan dan pemasangan yang mudah.
• Keserasian tinggi dengan terminal kabel standard.
• Serbaguna untuk pelbagai jenis kabel.

3. Had:

Jurang semula jadi antara wayar bulat menghasilkan faktor pengisian yang lebih rendah, membawa kepada kecekapan ruang yang kurang dan diameter luar yang lebih besar dalam reka bentuk berbilang teras.

4. Aplikasi:

Keratan rentas kecil hingga besar kabel kuasa , wayar bangunan, kabel kawalan/instrumen dan aplikasi fleksibiliti tinggi.

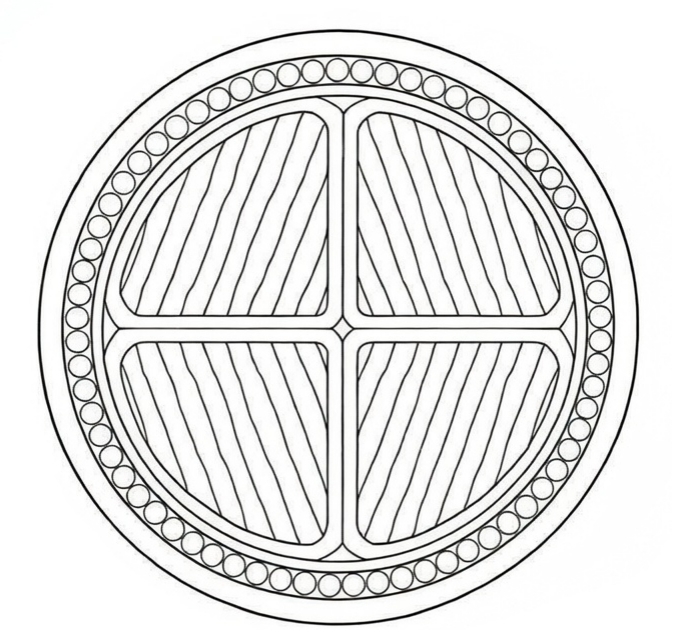

III. Dipadatkan (Sektor / Tile-shaped) Conductors

1. Definisi:

Konduktor yang dibentuk dengan menekan wayar ke dalam keratan rentas bukan bulat untuk meningkatkan faktor pengisian; biasanya dilihat sebagai bentuk Sektor atau Jubin.

2. Kelebihan:

• Faktor pengisian konduktor yang jauh lebih tinggi.
• Berkesan mengurangkan diameter luar kabel keseluruhan.
• Mengurangkan isipadu bahan penebat dan sarung yang diperlukan.
• Meningkatkan kekompakan struktur kabel berbilang teras.

Keputusan: Di bawah keratan rentas yang sama, ini lebih padat daripada konduktor bulat.

3. Nota Permohonan:

Disebabkan bahagian bukan bulatan, terminal tertentu atau bentuk akhir diperlukan semasa penamatan.

4. Aplikasi:

Kabel berbilang teras voltan rendah, talian batang pengedaran, kabel dengan keratan rentas 35mm² dan ke atas, dan projek kuasa perbandaran.

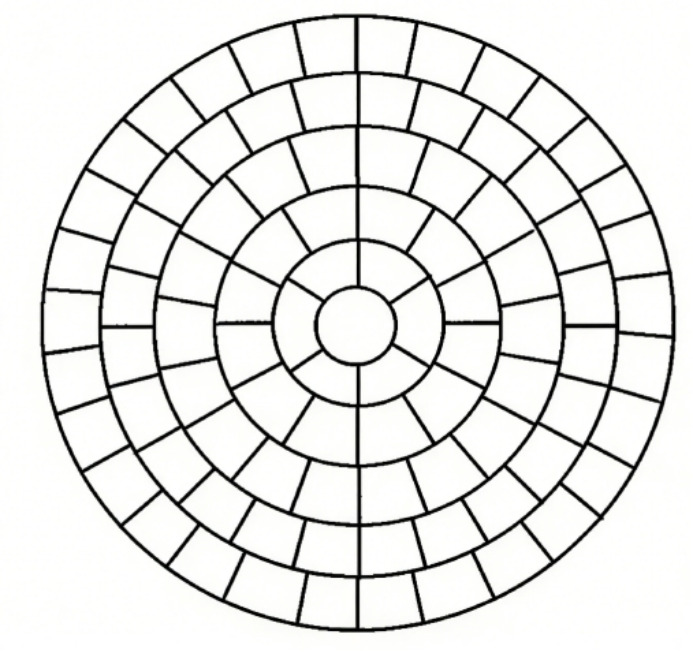

IV. Konduktor Berprofil (Trapezoid / Berbentuk).

1. Pembinaan:

Juga dikenali sebagai konduktor trapezoid, ini menggunakan helai dawai berbentuk trapezoid untuk membentuk struktur yang sangat padat melalui tekanan ketepatan.

2. Kelebihan:

• Pekali pengisian konduktor tertinggi.
• Struktur kabel yang paling padat.
• Pengurangan selanjutnya dalam diameter luar sambil mengekalkan prestasi elektrik.
• Penggunaan bahan logam yang dioptimumkan.

3. Aplikasi:

Kabel kuasa keratan rentas sederhana hingga besar, peningkatan grid bandar, sistem kuasa industri dan projek dengan had ketat pada diameter dan berat kabel.

V. Panduan Perbandingan dan Pemilihan

1. Jadual Perbandingan

2. Prestasi Elektrik & Nasihat Pemilihan

• Piawaian Elektrik : Tanpa mengira bentuk, semua konduktor memenuhi keperluan rintangan DC (cth., IEC 60228) untuk keratan rentas tertentu. Memilih borang ialah pilihan pengoptimuman kejuruteraan, bukan pilihan keselamatan elektrik.
• Keratan Rentas Kecil : Gunakan konduktor bulat untuk menjimatkan dan serba boleh.
• Bahagian Sederhana/Besar berbilang teras : Utamakan konduktor padat (sektor) untuk reka bentuk matang.
• Keperluan Ruang yang Ketat : Gunakan konduktor berprofil (trapezoid) untuk kekompakan maksimum.
