Wayar bersarung adalah penting untuk mencegah kebakaran elektrik dan bahaya kejutan dalam bangunan moden Apabila dipasang dengan betul, wayar bersarung mengurangkan risiko litar pintas lebih daripada 70% berbanding pendawaian teras tunggal tanpa pelindung . Lapisan penebat luar mereka bukan sahaja melindungi daripada kerosakan mekanikal tetapi juga menyediakan laluan tanah yang berterusan. Untuk aplikasi kediaman dan komersial ringan, menggunakan kabel bersarung seperti binaan berkembar-dan-bumi atau binaan berjaket yang serupa ialah cara langsung yang mematuhi kod untuk mencapai pengedaran elektrik yang lebih selamat. Apakah wayar bersarung dan bagaimana ia berbeza daripada konduktor telanjang atau berpenebat tunggal Kawat bersarung terdiri daripada dua atau lebih konduktor pembawa arus bertebat (fasa dan neutral) ditambah dengan konduktor bumi kosong atau berpenebat, semuanya disertakan dalam sarung luar PVC, getah atau LSZH (Low Smoke Zero Halogen). Perbezaan utama: wayar berpenebat tunggal hanya mempunyai satu lapisan penebat bagi setiap konduktor dan biasanya dijalankan di dalam konduit atau batang. Kabel bersarung menggabungkan perlindungan mekanikal dan penebat ke dalam satu pemasangan, menghapuskan keperluan untuk saluran tambahan di lokasi kering dan terlindung. Sebagai contoh, kabel bersarung standard 2.5 mm² yang digunakan dalam litar soket 13A boleh menahan daya tegangan sehingga 200N semasa pemasangan tanpa merosakkan penebat dalam, manakala wayar berpenebat tunggal dengan keratan rentas yang sama memerlukan konduit untuk mencapai perlindungan mekanikal yang serupa. Faedah keselamatan kritikal: kalis kebakaran dan pencegahan kejutan elektrik Wayar bersarung moden dinilai untuk kalis api mengikut IEC 60332-1 atau piawaian yang serupa. Dalam ujian terkawal, a Kabel bersarung PVC terpadam sendiri dalam masa 60 saat selepas mengeluarkan nyalaan penunu, manakala wayar termoplastik yang tidak bersarung terus membakar dan menitiskan zarah yang menyala. Sarung luar juga bertindak sebagai penghalang terhadap sentuhan tidak sengaja. Data daripada laporan insiden elektrik menunjukkan bahawa rumah yang berwayar sepenuhnya dengan kabel bersarung dua penebat mempunyai 82% lebih sedikit kejutan berkaitan kegagalan penebat berbanding dengan yang menggunakan wayar berpenebat tunggal dalam konduit. Panduan pemilihan: Memadankan jenis wayar bersarung dengan aplikasi dunia sebenar Memilih bahan sarung atau saiz konduktor yang salah membawa kepada kegagalan pramatang. Di bawah ialah jadual praktikal berdasarkan persekitaran pemasangan biasa dan keperluan beban. Ambil perhatian bahawa semua nilai menganggap suhu ambien 30°C dan konduktor kuprum (bahan yang paling biasa untuk wayar bersarung). Jadual 1: Jenis wayar bersarung yang disyorkan mengikut aplikasi dan persekitaran Kawasan permohonan Saiz konduktor (mm²) Jenis sarung Arus maksimum (A) Litar lampu (dalaman kering) 1.0 atau 1.5 PVC (70°C) 11 - 16 Soket alur keluar (domestik) 2.5 PVC atau LSZH 20 - 27 Pemasak / HVAC (tetap) 6.0 atau 10 PVC atau getah 32 - 63 Lokasi luar / lembap 2.5 atau 4.0 Getah atau XLPE 25 - 37 Untuk pemasangan tersembunyi dalam penebat haba, faktor derating dikenakan. Kawat bersarung 2.5 mm² yang tertanam dalam penebat lebih 100 mm boleh mengurangkan kadar arusnya sebanyak sehingga 50% (cth., dari 27A hingga 13.5A). Sentiasa periksa peraturan pendawaian tempatan. Amalan terbaik pemasangan yang memanjangkan hayat perkhidmatan melebihi 30 tahun Kawat bersarung yang dipasang dengan betul di dalam ruang yang kering dan berventilasi boleh bertahan dengan mudah 40 hingga 50 tahun . Walau bagaimanapun, tiga kesilapan biasa mengurangkan jangka hayat itu secara mendadak: terlalu lentur: Jejari lentur minimum hendaklah sekurang-kurangnya 4x diameter kabel. Kawat bersarung berdiameter 10mm yang dibengkokkan pada jejari 35mm menyebabkan keretakan mikro pada sarung, mengurangkan rintangan penebat kepada di bawah 1 MΩ dalam tempoh 3 tahun (nilai awal >100 MΩ). Melebihi had suhu: Kawat bersarung PVC beroperasi secara berterusan pada 80°C (bukannya 70°C yang dinilai) berumur dua kali lebih cepat. Data menunjukkan bahawa untuk setiap 10°C di atas kadaran, separuh hayat penebat . Pelucutan yang tidak betul: Menggegarkan konduktor dalam sambil menanggalkan sarung luar mewujudkan titik tegasan. Dalam kajian terhadap 200 litar yang gagal, 37% daripada kegagalan berpunca daripada hujung sarung yang tidak dilucutkan dengan baik . Gunakan penjalur kabel khusus yang ditetapkan pada kedalaman yang betul - biasanya 0.5mm kurang daripada ketebalan sarung. Untuk sarung PVC setebal 1.5mm standard, kedalaman pelucutan 1.0mm meninggalkan margin keselamatan tanpa mendedahkan konduktor. Salah tanggapan biasa tentang wayar bersarung (dengan pembetulan data) Salah faham penarafan wayar bersarung membawa kepada penggantian berbahaya. Di bawah ialah senarai ralat yang kerap berbanding fakta sebenar berdasarkan data makmal dan lapangan. Mitos: Semua wayar bersarung adalah kalis air. Fakta: Hanya getah atau sarung LSZH yang diberi penarafan khas menahan kelembapan berterusan. Kawat bersarung PVC standard menyerap 0.5% hingga 1.5% air mengikut berat selepas 24 jam rendaman , membawa kepada peningkatan arus kebocoran. Mitos: Sarung yang lebih tebal sentiasa bermakna perlindungan yang lebih baik. Fakta: Sarung PVC 1.8mm memberikan 90% rintangan hentaman mekanikal sarung 2.5mm, tetapi yang terakhir mengurangkan kelenturan dengan 40% dan meningkatkan kesukaran pemasangan di ruang yang sempit. Mitos: Wayar bersarung tidak memerlukan saluran. Fakta: Di lokasi yang terdedah kepada kerosakan atau hentaman tikus (seperti garaj atau dinding luar), perlindungan mekanikal tambahan seperti saluran diperlukan. Ujian menunjukkan bahawa sarung PVC standard ditembusi oleh a Jarum keluli 2mm dengan daya kurang daripada 50N – baik dalam daya gigitan tikus biasa. Prosedur langkah demi langkah untuk menguji sama ada wayar bersarung sedia ada kekal selamat Ujian berkala mengelakkan kegagalan yang tidak dijangka. Ikuti senarai semak praktikal ini menggunakan peralatan ujian elektrik asas. Catatkan nilai untuk perbandingan tahun ke tahun. Pemeriksaan visual: Periksa keretakan, perubahan warna atau bengkak pada sarung luar. Bengkak menunjukkan penghijrahan plasticizer atau terlalu panas – gantikan segera jika bengkak melebihi 15% daripada diameter asal . Ujian rintangan penebat: Menggunakan megger DC 500V, ukur antara konduktor dan antara setiap konduktor dan bumi. Wayar bersarung yang sihat harus ditunjukkan lebih besar daripada 100 MΩ . Nilai di bawah 1 MΩ memerlukan penggantian segera. Kesinambungan teras bumi: Ukur rintangan dari konduktor bumi pada satu hujung ke hujung yang lain. Untuk 30m panjang bumi 1.5mm², jangkakan kurang daripada 0.4 Ω . Nilai yang lebih tinggi menunjukkan sambungan longgar atau helai berkarat. Pemeriksaan integriti sarung: Balut kabel dengan ketat dengan pita penyatuan sendiri dan tenggelamkan bahagian berpita ke dalam air sambil mengukur rintangan penebat. Sebarang titisan di bawah 50 MΩ selepas 5 minit mengesahkan retak mikro sarung. Lakukan kitaran ujian ini setiap kali 5 tahun untuk pemasangan kediaman dan setiap tahun untuk persekitaran industri atau lembap. Mengikuti jadual ini boleh memanjangkan hayat selamat pendawaian bersarung yang berkesan daripada 25-30 tahun biasa kepada lebih 45 tahun . Kesimpulan: Wayar bersarung kekal sebagai peningkatan keselamatan yang paling kos efektif untuk mana-mana sistem elektrik Data daripada tuntutan insurans dan penyiasatan kebakaran secara konsisten menunjukkan bahawa hartanah berwayar sepenuhnya dengan kabel bersarung yang mematuhi 60% lebih sedikit kejadian kebakaran elektrik setiap 1,000 pemasangan berbanding dengan yang menggunakan sistem boleh wayar semula atau tidak bersarung lama. Kos pendahuluan tambahan (biasanya $0.20 hingga $0.50 setiap meter lebih daripada wayar bertebat tunggal asas) diperoleh semula dalam tempoh dua tahun melalui buruh pemasangan yang lebih rendah dan keperluan konduit yang dikurangkan. Untuk sebarang binaan atau pengubahsuaian baharu, menentukan wayar bersarung dengan bahan sarung yang sesuai dan saiz konduktor yang betul ialah tindakan langsung yang boleh diukur ke arah infrastruktur elektrik yang lebih selamat dan tahan lama.

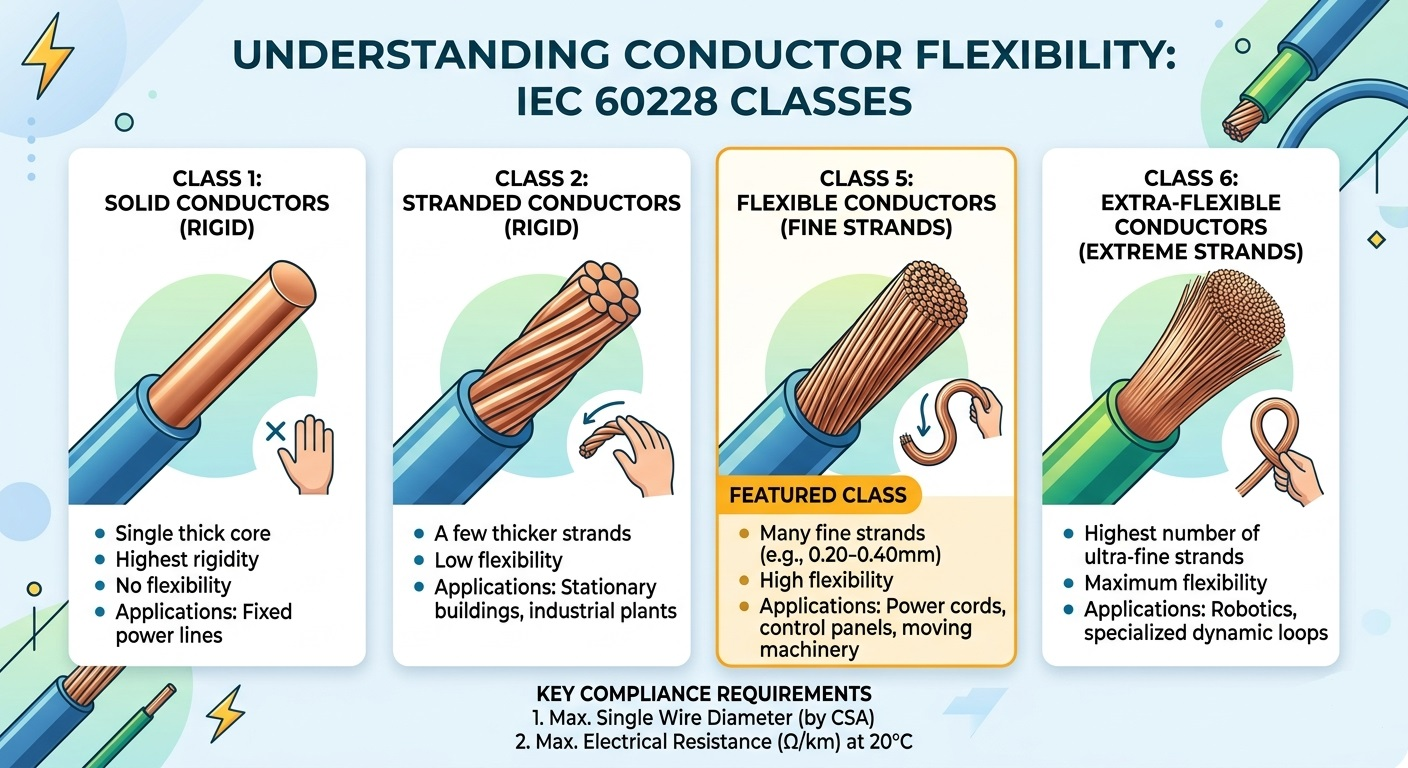

Bawa pulang utama: Konduktor kelas 5, yang ditakrifkan oleh IEC 60228, ialah konduktor fleksibel terkandas halus yang digunakan dalam petunjuk sambungan, panel kawalan dan aplikasi industri. Panduan ini merangkumi spesifikasi teknikal, perbandingan dengan Kelas 2, dan cara memilih konduktor yang sesuai untuk projek anda. Dalam dunia kejuruteraan elektrik dan pembuatan kabel, "fleksibiliti" bukan sekadar sifat fizikal — ia adalah kategori teknikal yang ditakrifkan dengan ketat. Jika anda pernah mengendalikan kabel kuasa yang kaku berbanding wayar kawalan yang lentur dan mudah dibengkokkan, anda telah mengalami perbezaan antara kelas konduktor secara langsung. Kebanyakan spesifikasi ini dikawal oleh piawaian antarabangsa IEC 60228 . Panduan ini menyelami dengan mendalam Konduktor kelas 5 — piawaian industri untuk aplikasi fleksibel — meliputi keperluan pembinaan, had elektrik dan kes penggunaan dunia sebenar. Memahami Rangka Kerja Pengelasan Konduktor IEC 60228 IEC 60228 (dan setara dengan British BS EN 60228) mengelaskan konduktor kepada empat kelas utama berdasarkan pembinaan dan fleksibiliti. Memahami kedudukan Kelas 5 dalam hierarki ini adalah penting untuk pemilihan produk yang betul: Kelas taip Penerangan Kelas 1 Pepejal (Tegar) Kawat pepejal tunggal; digunakan untuk pemasangan tetap dan kekal di mana tiada pergerakan berlaku. Kelas 2 Terdampar (Tegar) Berbilang wayar yang lebih tebal; standard untuk pendawaian rumah dan grid kuasa dalam pemasangan tetap. Kelas 5 Fleksibel (Helai halus) Banyak wayar tembaga halus terdampar bersama; direka untuk lenturan dan pergerakan yang kerap. Kelas 6 Lebih Fleksibel (Helai terbaik) Helaian yang lebih halus daripada Kelas 5; digunakan dalam aplikasi yang sangat dinamik yang memerlukan fleksibiliti maksimum. Apa yang Menjadikan Konduktor "Kelas 5"? Spesifikasi Teknikal Konduktor Kelas 5 terdiri daripada berbilang wayar kuprum halus yang diikat bersama untuk mencapai fleksibiliti. Bertentangan dengan andaian biasa, IEC 60228 tidak bukan dengan ketat menetapkan jumlah bilangan helai. Sebaliknya, standard mewajibkan pematuhan dengan dua metrik utama: 1. Diameter Maksimum Wayar Individu Untuk memastikan konduktor kekal benar-benar fleksibel, IEC 60228 menetapkan had atas yang ketat pada diameter setiap helai individu. Helai yang lebih nipis dibengkokkan dengan lebih mudah, mengurangkan keletihan logam pada kitaran lenturan yang berulang. Contoh perwakilan dari standard termasuk: Konduktor 75 mm² → diameter wayar individu maksimum: 0.21 mm Konduktor 5 mm² → diameter wayar individu maksimum: 0.26 mm Konduktor 10 mm² → diameter wayar individu maksimum: 0.41 mm Konduktor 35 mm² → diameter wayar individu maksimum: 0.41 mm 2. Rintangan Elektrik Maksimum pada 20°C Rintangan elektrik adalah kriteria prestasi yang menentukan. Jumlah rintangan konduktor Kelas 5 yang lengkap tidak boleh melebihi nilai yang dinyatakan dalam jadual rintangan IEC 60228, diukur pada 20°C. Peraturan ini membenarkan fleksibiliti reka bentuk pengeluar: jika pengeluar menggunakan wayar 0.20 mm dan bukannya maksimum 0.21 mm, itu boleh diterima — dengan syarat konduktor siap masih memenuhi had rintangan. Pendekatan dua parameter ini (rintangan diameter wayar) memastikan konduktor Kelas 5 adalah fleksibel dari segi fizikal dan cekap elektrik, tanpa terlalu menentukan proses pembuatan. Konduktor Kelas 5 lwn Kelas 2: Perbezaan Teras Jurutera elektrik sering menghadapi pilihan antara konduktor Kelas 2 dan Kelas 5. Keputusan bergantung pada sama ada kabel akan berada dalam pemasangan tetap atau aplikasi mudah alih/fleksibel. Berikut adalah perbandingan langsung: Ciri Kelas 2 (Stranded, Fixed) Kelas 5 (Flexible) Pembinaan Lebih sedikit wayar yang lebih tebal Banyak wayar halus Fleksibiliti Rendah — sesuai untuk pendawaian tetap Tinggi — sesuai untuk pergerakan Aplikasi Biasa Pendawaian rumah, grid kuasa Plumbum sambungan, panel kawalan Kaedah Penamatan Beg atau skru mudah Ferrules disyorkan Rintangan Keletihan Logam Rendah (tidak direka untuk melentur) Tinggi (direka bentuk untuk lenturan berulang) kos Umumnya lebih rendah Tinggi sedikit kerana proses terkandas yang halus Aplikasi Utama IEC 60228 Kelas 5 Konduktor Oleh kerana konduktor Kelas 5 boleh menahan getaran sederhana dan lenturan berulang tanpa patah, konduktor tersebut ditentukan dalam pelbagai industri: Kord Fleksibel & Plumbum Sambungan: Perkakas rumah tangga, alatan kuasa dan peralatan mudah alih yang kabel mesti digulung, tidak bergelung dan diletakkan semula dengan kerap. Panel Kawalan Perindustrian: Penghalaan yang ketat di sekitar sudut dan melalui saluran kabel memerlukan jejari selekoh yang boleh dicapai hanya dengan konduktor terkandas halus. Abah-abah Pendawaian Automotif: Getaran enjin berterusan dan kitaran suhu memerlukan konduktor yang menahan keletihan logam sepanjang hayat perkhidmatan kenderaan. Pemasangan Marin & Luar Pesisir: Pergerakan berterusan daripada ombak, digabungkan dengan ruang terkurung, menjadikan Kelas 5 pilihan pilihan untuk pengagihan kuasa atas kapal. Robotik & Automasi: Lengan robot artikulasi memerlukan kabel yang melentur ribuan kali sehari tanpa kegagalan — Kelas 5 memenuhi cabaran ini untuk aplikasi fleksibel sederhana (Kelas 6 untuk fleksibel tinggi). Mengapa Menentukan IEC 60228 Kelas 5 Penting untuk Projek Anda Memilih kabel yang dipasarkan sebagai "fleksibel" tanpa merujuk standard yang diiktiraf seperti IEC 60228 Kelas 5 memperkenalkan risiko yang ketara. Pematuhan piawaian ini menyediakan tiga jaminan konkrit: Keselamatan: Had rintangan memastikan konduktor tidak terlalu panas di bawah arus terkadar, menghalang degradasi penebat dan potensi bahaya kebakaran. Keserasian: Diameter wayar maksimum standard memastikan konduktor sesuai dengan betul ke dalam lug standard, ferrules dan blok terminal tanpa memerlukan pengubahsuaian. Ketahanan: Terdampar halus menghalang keletihan logam semasa lenturan berulang, memanjangkan hayat perkhidmatan kabel dengan ketara berbanding alternatif yang tidak patuh. Apabila mendapatkan sumber kabel di peringkat antarabangsa, pensijilan IEC 60228 turut memudahkan kelulusan kawal selia, kerana piawaian itu diterima pakai atau diiktiraf di EU (BS EN 60228), Australia (AS/NZS 1125), dan banyak pasaran lain. Soalan Lazim Mengenai Konduktor Kelas 5 Adakah Kelas 5 sama dengan kabel fleksibel? Tidak betul-betul. "Kabel fleksibel" ialah istilah komersial yang luas. Kelas 5 ialah klasifikasi konduktor IEC 60228 khusus dengan keperluan teknikal yang boleh diukur. Kabel boleh dipasarkan sebagai fleksibel tanpa memenuhi spesifikasi Kelas 5. Bolehkah konduktor Kelas 5 digunakan di luar rumah? Kelas 5 merujuk kepada pembinaan konduktor sahaja, bukan keseluruhan penarafan kabel. Sama ada kabel sesuai untuk kegunaan luar bergantung pada bahan penebat dan jaket (cth. PVC tahan UV, XLPE). Sentiasa periksa spesifikasi kabel yang lengkap, bukan hanya kelas konduktor. Apakah perbezaan antara Kelas 5 dan Kelas 6? Kedua-duanya adalah kelas konduktor yang fleksibel. Kelas 6 menggunakan helai yang lebih halus, menghasilkan fleksibiliti yang lebih besar dan jejari selekoh minimum yang lebih ketat. Kelas 6 ditentukan untuk aplikasi yang sangat dinamik seperti lenturan berterusan dalam rantai seret, manakala Kelas 5 meliputi senario lentur sederhana. Perlukan Bantuan Memilih Konduktor yang Tepat untuk Permohonan Anda? Pasukan kejuruteraan kami pakar dalam konduktor dan kabel yang mematuhi IEC 60228 untuk aplikasi industri, marin, automotif dan komersil. Sama ada projek anda melibatkan persekitaran getaran tinggi atau pemasangan tetap standard, kami menyediakan spesifikasi teknikal terperinci dan sebut harga kompetitif. Hubungi kami hari ini untuk membincangkan keperluan projek anda.

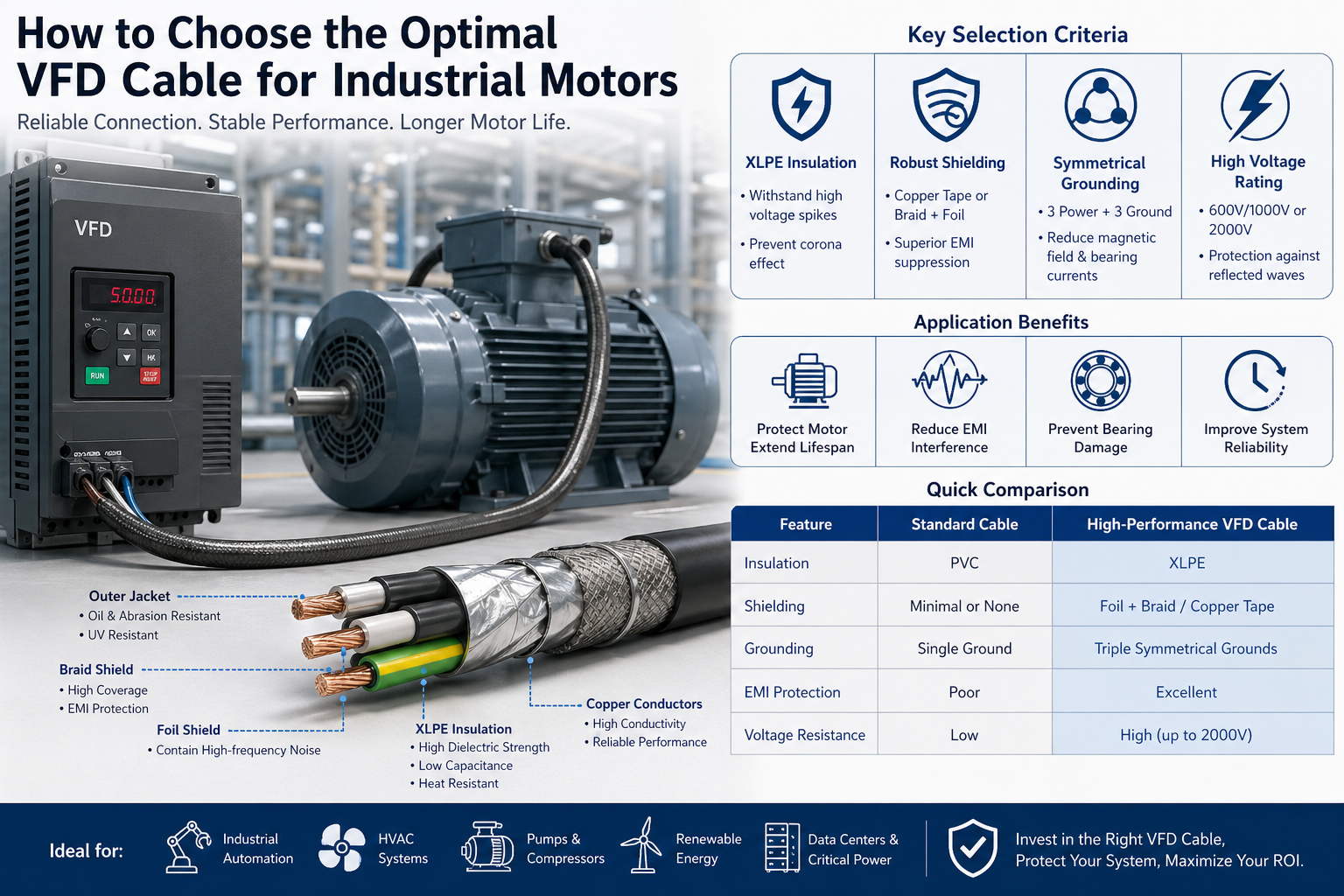

Dalam sistem perindustrian moden, sambungan antara Pemacu Frekuensi Berubah (VFD) dan motor elektrik mewakili salah satu persekitaran yang paling agresif secara elektrik. Frekuensi pensuisan tinggi, lonjakan voltan dan gangguan elektromagnet (EMI) memberikan tekanan yang melampau pada kabel. Memilih kabel yang tidak sesuai bukan sekadar kecacatan reka bentuk kecil—ia boleh mengakibatkan: Kegagalan penebat motor pramatang Kerosakan galas yang disebabkan oleh arus sesat Peningkatan gangguan elektromagnet (EMI) Masa henti dan kos penyelenggaraan yang tidak dirancang Oleh itu, kabel VFD yang direka bentuk dengan betul adalah penting untuk kebolehpercayaan sistem, keselamatan dan prestasi jangka panjang. 1. Memahami Persekitaran Operasi VFD Tidak seperti bekalan kuasa tradisional, VFD menggunakan Pulse Width Modulation (PWM) untuk mengawal kelajuan motor. Ini mencipta bentuk gelombang bukan sinusoidal dengan: dv/dt tinggi (kadar perubahan voltan) Voltan lampau gelombang pantulan (terutamanya dalam larian kabel yang panjang) Voltan mod biasa dan arus edaran Mengapa Kabel Standard Gagal Kabel tujuan am seperti THHN atau wayar asas berpenebat PVC tidak direka bentuk untuk keadaan ini. Lama kelamaan, mereka mungkin mengalami: Kemerosotan penebat akibat pelepasan korona Pembentukan haba yang berlebihan Kebocoran EMI menjejaskan instrumentasi berdekatan Keputusan: Mengurangkan hayat motor dan prestasi sistem yang tidak stabil. 2. Kriteria Pemilihan Utama untuk Kabel VFD A. Jenis Penebat: XLPE untuk Kestabilan Frekuensi Tinggi Sistem penebat adalah barisan pertama pertahanan terhadap tekanan elektrik. Disyorkan: Polietilena Bersilang (XLPE) Kelebihan Teknikal: Kekuatan dielektrik yang tinggi untuk menahan pancang voltan Kehilangan dielektrik dan kapasiti yang rendah Penarafan haba yang unggul (biasanya 90°C–125°C) Rintangan kuat terhadap pelepasan korona Berbanding PVC, XLPE meningkatkan jangka hayat penebat dengan ketara dalam persekitaran frekuensi tinggi. B. Perisai Lanjutan untuk Kawalan EMI Penindasan EMI ialah salah satu keperluan paling kritikal dalam aplikasi VFD. Tanpa perisai yang betul, bunyi elektromagnet boleh: Mengganggu PLC, penderia dan sistem komunikasi Menyebabkan isyarat palsu dan ralat operasi Meningkatkan risiko pematuhan dalam persekitaran terkawal Struktur Perisai yang Disyorkan: Perisai Pita Tembaga Sangat baik untuk mengandungi bunyi frekuensi tinggi Menyediakan laluan pembumian impedans rendah Perisai Jalinan Kerajang Liputan ≥85% Menggabungkan fleksibiliti dengan keberkesanan perisai yang tinggi Fungsi Utama: Perisai yang direka dengan baik memastikannya arus mod biasa kembali melalui kabel , daripada merosakkan galas motor. C. Reka Bentuk Pembumian Simetri Geometri kabel secara langsung memberi kesan kepada prestasi elektrik. Konfigurasi Amalan Terbaik: konduktor 3 fasa 3 konduktor tanah berkedudukan simetri Faedah Prestasi: Mengurangkan pelepasan medan elektromagnet Mengimbangi pengagihan arus tanah Meminimumkan voltan aci dan arus galas Reka bentuk ini amat penting dalam motor kuasa kuda sederhana dan tinggi . D. Penarafan Voltan dan Perlindungan Gelombang Terpantul Disebabkan oleh fenomena gelombang yang dipantulkan, puncak voltan pada terminal motor boleh dicapai 2–3 kali voltan nominal . Penilaian Disyorkan: 600V / 1000V untuk sistem perindustrian standard 2000V untuk: Kabel panjang berjalan Pemacu frekuensi pensuisan tinggi Aplikasi kritikal Wawasan Kejuruteraan: Sistem penebat berkadar voltan yang lebih tinggi memberikan margin keselamatan yang mengurangkan risiko kegagalan dengan ketara. 3. Pertimbangan Saiz dan Pemasangan Kabel Ampacity dan Pengurusan Terma Saiz konduktor yang betul mesti mengambil kira: Amp Beban Penuh Motor (FLA) Suhu persekitaran Kaedah pemasangan (dulang, saluran, udara terbuka) Pengumpulan kabel dan faktor derating Saiz yang tidak betul boleh menyebabkan terlalu panas dan jangka hayat kabel berkurangan. Fleksibiliti dan Prestasi Mekanikal Dalam persekitaran dinamik, seperti: Robotik Barisan pengeluaran automatik Jentera bergerak Gunakan kabel VFD fleksibel tinggi direka untuk gerakan berterusan dan kitaran lentur. Rintangan Alam Sekitar Persekitaran industri boleh menjadi keras dan tidak dapat diramalkan. Bahan Jaket yang Disyorkan: TPE (Elastomer Termoplastik): Rintangan minyak, lelasan dan bahan kimia yang sangat baik Sesuai untuk persekitaran industri dan keras PVC khusus: Kos efektif Sesuai untuk aplikasi industri am Faktor Perlindungan Tambahan: Rintangan UV (pemasangan luaran) Perlindungan kelembapan dan kemasukan air Rintangan kepada penyejuk dan bahan kimia industri 4. Pematuhan dan Piawaian (Kritis untuk Projek Global) Apabila memilih kabel VFD untuk projek antarabangsa, pematuhan adalah penting. Piawaian Biasa untuk Dipertimbangkan: UL (Amerika Utara) Piawaian IEC / EN (Eropah) RoHS dan REACH (pematuhan alam sekitar) Memilih kabel yang mematuhi memastikan: Kelulusan projek yang lebih mudah Mengurangkan risiko undang-undang dan operasi Keserasian dengan pasaran global 5. Perbandingan Pantas: Kabel Standard vs Kabel VFD Ciri Kabel Standard Kabel VFD Berprestasi Tinggi Penebat PVC XLPE Perisai Minimum / Tiada Jalinan Kerajang / Pita Tembaga Pembumian Bujang Berbilang Tanah Simetri Kawalan EMI miskin Cemerlang Rintangan Voltan rendah Tinggi (sehingga 2000V) 6. Senario Aplikasi Kabel VFD berprestasi tinggi digunakan secara meluas dalam: Sistem automasi industri Sistem HVAC dengan pemacu kelajuan berubah-ubah Sistem pam dan pemampat Pusat data dan sistem kuasa kritikal Sistem tenaga boleh diperbaharui (angin, solar) Setiap persekitaran ini memerlukan penghantaran kuasa yang stabil, bunyi rendah dan kebolehpercayaan tinggi . 7. Kesimpulan: Pelaburan Strategik, Bukan Sekadar Komponen Memilih kabel VFD yang betul bukan sekadar keputusan spesifikasi teknikal—ia adalah pelaburan jangka panjang dalam kebolehpercayaan sistem. Walaupun kabel VFD berprestasi tinggi mungkin mempunyai kos permulaan yang lebih tinggi, ia menyampaikan: Mengurangkan penyelenggaraan dan masa henti Jangka hayat motor dan peralatan lanjutan Keserasian elektromagnet (EMC) yang lebih baik Jumlah kos pemilikan (TCO) yang lebih rendah Wawasan Akhir: Kabel VFD yang dipilih dengan baik bertindak sebagai penghalang pelindung antara pemacu dan motor anda, memastikan operasi yang cekap, stabil dan bebas gangguan merentas keseluruhan kitaran hayat sistem.

Angkat kabel kawalan dan kabel kuasa bersebelahan, dan ia kelihatan hampir serupa. Jaket luar yang sama, diameter yang sama, berat yang setanding. Tetapi wayar mereka dengan salah, dan akibatnya berkisar daripada urutan automasi yang gagal kepada bahaya elektrik yang serius. Perbezaan antara kedua-dua jenis kabel ini bukanlah kosmetik—ia adalah asas. Untuk Apa Mereka Sebenarnya Kabel kuasa mempunyai satu tugas: memindahkan tenaga elektrik dari sumber ke beban. Sama ada ia menyuap motor, membekalkan pengubah, atau mengagihkan arus melalui bangunan, kabel kuasa adalah saluran untuk daya elektrik mentah. Ia membawa arus tinggi pada jarak jauh, dan reka bentuknya mencerminkan permintaan itu. Kabel kawalan melakukan sesuatu yang sama sekali berbeza. Ia membawa isyarat—arahan, maklum balas, ukuran—antara sistem kawalan dan peranti yang diuruskannya. Fikirkan PLC yang menghantar arahan buka/tutup ke injap solenoid, atau penderia melaporkan suhu kembali ke panel pemantauan. Arus adalah minimum; ketepatan adalah segala-galanya. Dalam amalan, kedua-dua kabel sering berjalan melalui saluran atau dulang kabel yang sama. Kabel kuasa memberi tenaga kepada motor; kabel kawalan memberitahunya bila hendak bermula dan berhenti. Mereka saling melengkapi, tidak boleh ditukar ganti. Bagaimana Ia Dibina Secara Berbeza Penarafan voltan adalah perbezaan struktur yang paling segera. Kabel kuasa dinilai pada 0.6/1kV dan ke atas—jenis voltan sederhana mencapai 10kV, 35kV dan seterusnya, dikawal oleh piawaian seperti IEC 60502 untuk kabel penebat tersemperit. Kabel kawalan beroperasi dalam julat yang jauh lebih rendah: biasanya 300/450V hingga 450/750V, kerana penghantaran isyarat tidak memerlukan infrastruktur voltan tinggi. Keratan rentas konduktor dan kiraan teras ceritakan selebihnya. Kabel kuasa mengutamakan kapasiti pembawa arus, jadi konduktor adalah besar—biasanya 16mm², 50mm², 120mm², atau lebih besar, dalam tembaga atau aluminium. Kiraan teras kekal rendah: 1 hingga 5 teras bagi setiap kabel adalah standard. Kabel kawalan membalikkan logik ini sepenuhnya. Konduktor adalah kecil (0.5mm² hingga 10mm²), tetapi kiraan teras adalah tinggi—di mana-mana sahaja daripada 2 teras hingga 61 teras dalam satu kabel—kerana litar kawalan yang kompleks memerlukan banyak laluan isyarat bebas yang digabungkan dengan cekap. Penebat dan sarung ikut corak yang sama. Kabel kuasa memerlukan jaket tebal dan teguh untuk mengendalikan voltan tinggi, tekanan mekanikal, haba dan kelembapan. Kabel kawalan menggunakan penebat PVC atau XLPE yang lebih ringan, mencukupi untuk isyarat voltan rendah. Apabila kedua-dua jenis kabel berkongsi persekitaran industri, jaket kabel kuasa adalah lebih berat. Perisai adalah pilihan pada kabel kuasa tetapi selalunya kritikal pada kabel kawalan. Dalam persekitaran yang mempunyai gangguan elektromagnet yang kuat—berhampiran motor besar, pemacu frekuensi berubah-ubah atau peralatan pensuisan—kabel kawalan yang tidak dilindungi akan menangkap bunyi yang merosakkan isyarat. Pita kuprum atau perisai jalinan di sekeliling kabel kawalan menyekat gangguan ini dan mengekalkan integriti isyarat. Pengekodan warna juga berbeza. Teras kabel kuasa menggunakan warna fasa standard (coklat, hitam, kelabu untuk fasa; biru untuk neutral; hijau/kuning untuk bumi) untuk menyokong pemasangan dan penyelenggaraan yang selamat. Teras kabel kawalan biasanya berwarna hitam dengan tanda berangka putih, kerana pengenalan litar individu lebih penting daripada konvensyen fasa. Di mana Setiap Kabel Kepunyaan Kabel kuasa beroperasi di mana sahaja tenaga elektrik perlu bergerak pada skala. Rangkaian pengedaran bawah tanah, talian penghantaran atas, suapan jentera perindustrian dan penaik kuasa bangunan semuanya bergantung pada kabel kuasa. Untuk pendawaian dan pengedaran kemudahan, kabel kuasa voltan rendah untuk pengedaran bangunan dan perindustrian mengendalikan sebahagian besar beban komersial dan industri ringan. Untuk infrastruktur grid, pencawang dan sambungan utiliti, kabel kuasa voltan sederhana untuk aplikasi grid dan pencawang membawa kuasa pada voltan yang diperlukan untuk penghantaran jarak jauh yang cekap. Kabel kawalan adalah tulang belakang setiap proses automatik. Talian pemasangan automotif, sistem DCS kilang kimia, sistem pengurusan bangunan (HVAC, pencahayaan, kawalan akses), isyarat kereta api dan litar geganti perlindungan loji kuasa semuanya bergantung pada kabel kawalan untuk menghantar isyarat yang memastikan operasi disegerakkan dan selamat. Kabel kawalan untuk automasi industri dan pendawaian peralatan direka khusus untuk memenuhi keperluan ketepatan dan fleksibiliti persekitaran ini. Perbandingan Rujukan Pantas Perbezaan struktur dan fungsi utama antara kabel kuasa dan kawalan Parameter Kabel Kuasa Kabel Kawalan Fungsi utama Menghantar tenaga elektrik Menghantar isyarat kawalan / data Penarafan voltan 0.6/1kV dan ke atas (sehingga 500kV) 300/450V – 450/750V Keratan rentas konduktor Besar (16mm² – 500mm² ) Kecil (0.5mm² – 10mm²) Bilangan teras 1 – 5 teras 2 – 61 teras Ketebalan penebat Tebal (berkadar voltan tinggi) Lebih ringan (berkadar voltan rendah) Perisai Jarang diperlukan Selalunya diperlukan (persekitaran EMI) Pengekodan warna teras Warna fasa (coklat / hitam / kelabu) Hitam dengan penomboran putih Bahan konduktor Tembaga atau aluminium Tembaga (standard) Cara Memilih Yang Betul Tiga soalan menyelesaikan kebanyakan keputusan pemilihan. Pertama: apa yang dibawa oleh kabel? Jika ia menghantar arus untuk menggerakkan beban—motor, litar lampu, unit HVAC—ia adalah aplikasi kabel kuasa. Jika ia membawa arahan, ukuran atau isyarat maklum balas, ia adalah aplikasi kabel kawalan. Kedua: apakah voltan sistem beroperasi? Sistem yang berjalan melebihi 1kV memerlukan kabel kuasa yang dinilai sewajarnya. Litar isyarat dan kawalan yang berjalan pada 24VDC, 120VAC atau 230VAC berada dalam wilayah kabel kawalan. Ketiga: apakah persekitaran elektromagnet? Jika kabel berjalan berhampiran peralatan pensuisan kuasa tinggi, pemacu frekuensi berubah-ubah, atau motor besar, kabel kawalan terlindung diperlukan untuk mengelakkan kemerosotan isyarat. Dalam persekitaran yang keras atau bersuhu tinggi, wayar kalis api dan tahan suhu tinggi menyediakan perlindungan tambahan untuk kedua-dua aplikasi kuasa dan kawalan. Menggantikan satu jenis kabel dengan yang lain bukanlah penyelesaian. Menggunakan kabel kawalan dalam aplikasi kuasa berisiko kegagalan penebat dan kebakaran. Menjalankan kabel kuasa di mana kabel kawalan kepunyaan membazir kos dan ruang, dan mungkin masih menimbulkan gangguan. Kabel yang betul, bersaiz dan dinyatakan dengan betul, adalah yang memastikan sistem berjalan dengan selamat dan boleh dipercayai sepanjang hayat perkhidmatan penuh mereka. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Memilih kabel aluminium kosong yang betul ialah keputusan penting untuk jurutera, pengurus projek dan pasukan perolehan yang bekerja pada sistem penghantaran dan pengagihan kuasa atas. Pilihan yang salah boleh menjejaskan kebolehpercayaan grid, meningkatkan kos penyelenggaraan atau mewujudkan risiko keselamatan di lapangan. Panduan ini menerangkan faktor teknikal dan persekitaran utama yang harus mendorong setiap pemilihan kabel aluminium kosong. Mengapa Kabel Aluminium Bare Merupakan Pilihan Pilihan untuk Transmisi Overhed Kabel aluminium kosong telah dipercayai dalam penghantaran kuasa overhed luar selama lebih satu abad, dan untuk alasan yang baik. Berbanding dengan tembaga, aluminium mengalirkan elektrik pada kira-kira 61% daripada kekonduksian kuprum seperti yang diukur terhadap Standard Annealed Copper Standard (IACS). Walaupun ini bermakna luas keratan rentas yang lebih besar diperlukan untuk membawa arus yang sama, sifat aluminium yang lain menjadikan pertukaran ini berbaloi dalam banyak aplikasi. Aluminium mempunyai berat kira-kira satu pertiga daripada tembaga, mengurangkan beban struktur secara mendadak pada menara dan tiang dan mengurangkan kos pemasangan dalam jangka masa yang panjang. Dari segi kos, kabel aluminium lazimnya menawarkan penjimatan bahan yang besar berbanding dengan konduktor kuprum yang setara — kelebihan yang menentukan dalam projek infrastruktur grid yang memerlukan ratusan atau ribuan kilometer konduktor. Untuk perbandingan terperinci kedua-dua bahan merentas kekonduksian, berat, kos dan keselamatan, lihat pendawaian tembaga vs aluminium . Apabila aplikasi adalah penghantaran overhed luar dan kecekapan belanjawan adalah penting, kabel aluminium kosong memberikan nilai yang kukuh secara konsisten. Memahami Jenis Utama Konduktor Aluminium Bare Tidak semua kabel aluminium kosong adalah sama. Tiga konfigurasi utama tersedia, setiap satu direka bentuk untuk keutamaan prestasi yang berbeza. AAC (Semua Konduktor Aluminium) diperbuat sepenuhnya daripada helai aluminium gred elektrik. Ia menawarkan kekonduksian yang baik dan menjimatkan, menjadikannya sangat sesuai untuk aplikasi luaran umum dan rentang yang lebih pendek di mana kekuatan tegangan tinggi bukanlah kebimbangan utama. AAAC (Semua Konduktor Aloi Aluminium) dihasilkan daripada helai aloi aluminium dan bukannya aluminium tulen. Ini memberikan rintangan kakisan yang unggul, menjadikannya pilihan pilihan untuk persekitaran lembap, pantai atau agresif kimia. Pembinaan aloi juga meningkatkan kekuatan tegangan berbanding AAC. ACSR (Aluminium Conductor Steel Reinforced) menggabungkan lapisan luar aluminium dengan teras keluli. Teras keluli memberikan kekuatan tegangan yang tinggi manakala helai aluminium membawa arus elektrik. Konfigurasi ini ialah pilihan standard untuk pemasangan rentang panjang dan talian atas voltan tinggi yang memerlukan beban mekanikal. Ia menggabungkan kekuatan tinggi dengan kekonduksian yang baik — keseimbangan yang tidak dapat dicapai oleh pengalir aluminium tulen sahaja. Memilih jenis yang betul bergantung pada panjang rentang anda, kekuatan mekanikal yang diperlukan, keadaan persekitaran setempat dan belanjawan. Untuk kebanyakan talian jarak jauh voltan tinggi, ACSR ialah lalai industri. Untuk persekitaran pantai atau menghakis, AAAC biasanya merupakan pilihan yang lebih baik. Untuk kabel overhed voltan sederhana dan voltan rendah aplikasi dengan rentang yang lebih pendek, AAC atau AAAC selalunya memberikan keseimbangan kos dan prestasi yang betul. Kapasiti Bawaan Semasa dan Pemilihan Keratan Rentas Ampacity — kapasiti pembawa arus konduktor — ialah nombor pertama untuk ditentukan apabila menentukan sebarang kabel aluminium kosong. Memilih konduktor bersaiz kecil menghasilkan pembentukan haba yang berbahaya; terlalu besar meningkatkan kos tanpa perlu. Kapasiti bergantung pada berbilang pembolehubah: luas keratan rentas konduktor, suhu ambien, sinaran suria, kelajuan angin dan konfigurasi pemasangan. Dalam reka bentuk talian atas, jurutera juga mengambil kira suhu operasi maksimum yang dibenarkan bagi konduktor, yang mempengaruhi kedua-dua hayat konduktor dan tingkah laku mengendur. Untuk konduktor terbuka overhed luar, pendekatan konservatif disyorkan. Membesarkan sedikit konduktor berbanding dengan beban maksimum yang dikira memberikan margin keselamatan terhadap permintaan puncak, suhu ambien yang melampau dan pertumbuhan beban masa hadapan. Kawasan keratan rentas hendaklah dipilih berdasarkan gabungan kes terburuk beban dan keadaan persekitaran yang dijangkakan sepanjang hayat reka bentuk kabel. Sentiasa sahkan nilai ampacity terhadap piawaian kebangsaan atau antarabangsa yang berkenaan untuk jenis konduktor dan kaedah pemasangan tertentu yang digunakan. Kekuatan Mekanikal dan Keperluan Span Dalam reka bentuk talian atas, prestasi elektrik sahaja tidak mencukupi — konduktor juga mesti mengendalikan tegasan mekanikal bagi rentang panjang, pemuatan angin, pemuatan ais, dan pengembangan dan pengecutan haba selama bertahun-tahun perkhidmatan luar. Kekuatan tegangan konduktor aluminium terdedah menentukan berapa lama rentang boleh digantung dengan selamat di antara struktur sokongan. Konduktor ACSR direka bentuk khusus untuk cabaran ini: teras keluli membawa sebahagian besar beban mekanikal manakala helai aluminium mengendalikan penghantaran arus. Untuk rentang yang sangat panjang atau kawasan yang tertakluk kepada angin kencang atau beban ais, ACSR biasanya merupakan satu-satunya pilihan yang sesuai. Pengiraan sag dan tegangan mesti dilakukan untuk setiap rentang dalam reka bentuk garisan. Konduktor mesti mempunyai sag yang cukup untuk kekal dalam had kelegaan tanah yang selamat di bawah suhu maksimum (apabila konduktor mengembang dan mengendur paling banyak), sambil mengekalkan ketegangan yang mencukupi pada suhu minimum (apabila penguncupan meningkatkan tekanan mekanikal). Di kawasan yang terdedah kepada getaran akibat angin, peredam anti-getaran dan pemilihan konduktor yang sesuai membantu mengelakkan kerosakan keletihan pada titik penggantungan dari semasa ke semasa. Keadaan Persekitaran dan Rintangan Kakisan Persekitaran pemasangan sangat mempengaruhi jenis konduktor aluminium terdedah yang sesuai. Aluminium secara semula jadi membentuk lapisan oksida nipis pada permukaannya, yang memberikan beberapa perlindungan asas terhadap pengoksidaan selanjutnya. Walau bagaimanapun, perlindungan ini tidak seragam merentasi semua keadaan persekitaran. Pengesyoran jenis konduktor mengikut persekitaran Persekitaran Jenis Konduktor yang Disyorkan Sebab Utama Umum luar bandar / pedalaman luar AAC atau ACSR Kos efektif; pendedahan kakisan sederhana Pantai / kelembapan tinggi AAAC Rintangan kakisan yang unggul daripada komposisi aloi Zon perindustrian (pendedahan kimia) AAAC Aloi tahan kimia dan atmosfera sarat garam Penghantaran jarak jauh / beban tinggi ACSR Teras keluli memberikan kekuatan mekanikal yang diperlukan Sambungan dalaman pencawang AAC atau AAAC Rentang yang lebih pendek; berat dan keutamaan kos Dalam persekitaran pantai dan perindustrian, gabungan kelembapan dan bahan cemar bawaan udara mempercepatkan kakisan elektrokimia. Konduktor AAAC, yang menggabungkan aloi aluminium dan bukannya helai aluminium tulen, memberikan rintangan kakisan jangka panjang yang lebih bermakna dalam keadaan ini dan mengurangkan risiko degradasi konduktor yang akhirnya boleh menjejaskan keselamatan talian. Pematuhan Piawaian Industri Kabel aluminium kosong yang dimaksudkan untuk penghantaran kuasa mesti mematuhi piawaian antarabangsa atau kebangsaan yang diiktiraf. Piawaian ini mentakrifkan keperluan minimum untuk ketulenan konduktor, konfigurasi terkandas, sifat mekanikal, rintangan elektrik dan prosedur ujian. Menentukan dan mendapatkan konduktor yang memenuhi piawaian ini ialah garis dasar yang tidak boleh dirunding untuk operasi grid yang selamat dan boleh dipercayai. Piawaian yang paling banyak dirujuk termasuk IEC 61089 (konduktor terkandas dawai bulat untuk talian atas), ASTM B230 dan B231 (konduktor aloi aluminium dan aluminium untuk kegunaan atas), dan piawaian serantau seperti GB/T 1179 yang digunakan di China. Untuk perolehan antarabangsa, pembeli harus menyatakan piawaian yang digunakan di negara sasaran dan memerlukan bukti dokumentari pematuhan daripada pengilang. Pensijilan oleh sistem pengurusan kualiti yang diiktiraf — seperti ISO 9001 untuk kualiti pengeluaran dan ISO 14001 untuk pengurusan alam sekitar — memberikan keyakinan tambahan dalam ketekalan proses pembuatan. Pengeluar bereputasi juga akan memegang pensijilan khusus produk dan dapat menyediakan laporan ujian yang menunjukkan pematuhan dengan piawaian konduktor yang berkaitan. Keselamatan Penamatan dan Sambungan Salah satu aspek yang paling penting — dan sering diabaikan — dalam pemilihan kabel aluminium terdedah ialah sistem penamatan. Kabel itu sendiri mungkin dinyatakan dengan betul, tetapi sambungan yang lemah adalah punca utama kepanasan terlampau, arka, dan kegagalan pramatang dalam pemasangan konduktor aluminium. Aluminium mengembang dan mengecut lebih daripada tembaga sebagai tindak balas kepada perubahan suhu. Kitaran haba ini secara beransur-ansur boleh melonggarkan sambungan yang tidak dikilas dengan betul atau yang menggunakan perkakasan yang tidak serasi. Dari masa ke masa, sambungan yang longgar meningkatkan rintangan sentuhan, menjana haba berlebihan dan mewujudkan risiko kebakaran. Penyelesaiannya ialah menggunakan penyambung, pengapit dan perkakasan yang dinilai khusus untuk konduktor aluminium, dan menggunakan nilai tork pemasangan yang betul seperti yang ditentukan oleh pengeluar perkakasan. Untuk sambungan pelompat dan sambung dalam talian atas, penyambung jenis mampatan biasanya lebih disukai kerana ia memberikan sentuhan mekanikal yang konsisten merentasi keratan rentas konduktor penuh. Semua perkakasan penamatan hendaklah diperiksa semasa pemasangan dan diperiksa semula semasa kitaran penyelenggaraan berjadual, terutamanya di kawasan yang tertakluk kepada getaran atau perubahan suhu harian yang besar. Pemasangan kabel aluminium moden, apabila dilakukan dengan komponen dan prosedur yang betul, boleh memberikan kebolehpercayaan jangka panjang yang sama seperti tembaga. Perkara utama ialah memastikan setiap elemen pemasangan — konduktor, perkakasan dan mutu kerja — dipadankan dan mematuhi kod. Kesimpulan Memilih kabel aluminium kosong yang betul memerlukan lebih daripada membandingkan harga per meter. Keputusan mesti mengambil kira jenis konduktor (AAC, AAAC atau ACSR), kapasiti pembawa arus yang diperlukan, keperluan rentang mekanikal, pendedahan alam sekitar, piawaian yang berkenaan dan keserasian sistem penamatan. Setiap faktor ini secara langsung mempengaruhi keselamatan, kebolehpercayaan, dan jumlah kos kitaran hayat pemasangan. Untuk kebanyakan aplikasi penghantaran overhed, ACSR kekal sebagai pilihan pilihan untuk rentang panjang dan talian beban tinggi, manakala AAAC menawarkan rintangan kakisan yang unggul dalam persekitaran pantai atau kimia yang agresif. AAC menyediakan penyelesaian yang menjimatkan untuk jangka masa yang lebih pendek dalam keadaan jinak. Dalam setiap kes, pematuhan piawaian antarabangsa dan amalan pemasangan yang betul adalah penting untuk mencapai prestasi dan keselamatan yang dituntut oleh aplikasi. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
